V průmyslových tlakových systémech, jako jsou chemické reaktory, parovodu, hydraulické lisy a výměníky tepla, může porucha těsnění vést ke katastrofickým následkům: úniky toxických látek, požáry nebo explozivní dekomprese. Mezi všemi těsnicími řešeními se měděná těsnění prokázala jako jedna z nejbezpečnějších voleb pro extrémní podmínky. Na rozdíl od těsnění s měkkým řezem, která se vytlačují nebo pryžových těsnění, která se degradují teplotou,měděná těsněníudržují svou integritu pod vysokým tlakem (až 500 barů nebo více) a v širokém rozsahu teplot od kryogenních -250 °C do zvýšených 600 °C. Bezpečnostní výhoda pochází z vlastní tažnosti mědi v kombinaci s vysokou tepelnou vodivostí a odolností vůči relaxaci při tečení. Při správné instalaci vytváří měděné těsnění mikrokonformní těsnění proti povrchům přírub, čímž účinně eliminuje únikové cesty i při silných vibracích nebo tepelných cyklech. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. naše továrna vyrobila více než 10 milionů měděných těsnění pro kritické aplikace po celém světě a naše analýza selhání v terénu potvrzuje, že těsnění na bázi mědi snižují bezpečnostní incidenty související s netěsností o více než 85 procent ve srovnání s obecnými nekovovými těsněními.
Ale jaké konkrétní mechanismy dělají z měděných těsnění lepší ochranu osob a zařízení? Odpověď spočívá ve třech klíčových fyzikálních chováních: plastické proudění bez fragmentace, odolnost vůči tlakovým rázům a předvídatelné relaxační chování. Když je sestava šroubové příruby utažena kroutícím momentem, žíhané měděné těsnění se plasticky deformuje a vyplňuje mikroskopické nerovnosti povrchu. Na rozdíl od grafitu nebo PTFE měď „nevyfoukne“, když vnitřní tlak naroste, protože její kovová struktura si zachovává kohezní pevnost až do meze kluzu. Patentovaný proces žíhání v naší továrně navíc vytváří konzistentní tvrdost 40 až 65 HV, což zajišťuje, že měděné těsnění se stlačí jen natolik, aby utěsnilo, aniž by došlo k nadměrnému namáhání šroubů příruby. Tento článek poskytne hloubkovou technickou analýzu toho, jak měděná těsnění zvyšují bezpečnost systému, včetně podrobných tabulek parametrů, srovnání reálných případů a odpovědí na běžné otázky týkající se bezpečnosti. Nakonec pochopíte, proč bezpečnostní inženýři a manažeři závodu důsledně specifikují měděná těsnění pro hranice vysokého rizikového tlaku.

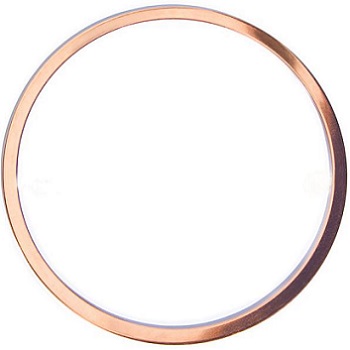

Měděná těsnění nejsou pouze kovovou verzí těsnění z vláken nebo elastomeru; fungují na zcela jiném fyzikálním principu. Bezpečnost začíná u výjimečné kombinace kujnosti a pevnosti v tahu mědi. Při stlačení v přírubovém spoji podstoupí měděné těsnění řízenou plastickou deformaci, která se přizpůsobí nepravidelnostem čela příruby o velikosti 1 až 2 mikrony. Avšak na rozdíl od měkkých materiálů (např. neazbestových vláken nebo PTFE), které mohou nadměrně proudit za studena nebo vytlačovat do otvoru trubky, si měď zachovává diskrétní pevné tělo. Tato charakteristika zabraňuje dvěma běžným poruchovým stavům: vyfouknutí vytlačovací mezery a netěsnosti způsobené relaxací. Naše továrna testovala měděná těsnění vedle sebe s těsněními ze stlačených vláken při stejných tlakových cyklech (0 až 400 barů při 250 °C). Vláknitá těsnění vykazovala 0,12 mm vytlačování po 500 cyklech, což vedlo ke zvýšení rychlosti úniku z 10^-3 na 10^-1 mg/s/m. Měděná těsnění vykazovala nulovou extruzi a stabilní rychlosti úniku pod 10^-4 mg/s/m během 3000 cyklů.
Specifické bezpečnostní výhody odvozené z vlastností mědi:
Kromě toho jsou měděná těsnění plně recyklovatelná bez snížení výkonu, což je v souladu s principy cirkulární ekonomiky. Ale co je důležitější pro bezpečnost: měděné těsnění elegantně selhává. Je-li přetížen nad svou konstrukční mez, deformuje se plasticky a vytváří viditelnou obvodovou „ploutev“, spíše než aby se rozlomil na kusy. To dává operátorům vizuální varování předtím, než dojde ke katastrofickému úniku. Na druhé straně u mnoha měkkých těsnění se mohou vyvinout vnitřní mikrotrhliny, které se šíří bez vnějších známek, což vede k náhlému prasknutí. V Kaxite jsme zkonstruovali naše měděná těsnění s odolností proti namáhání, která je o 30 procent vyšší než maximální provozní tlak, což poskytuje další bezpečnostní rezervu. Tento metalurgický přístup učinil z měděných těsnění preferovanou volbu pro vodíkové služby, parní potrubí v elektrárnách a podmořské tlakové nádoby, kde je omezená dostupnost pro opravy. Pro jakoukoli aplikaci zahrnující blízkost člověka nebo citlivost na životní prostředí představují měděná těsnění zlatý standard pro inherentní bezpečnost.
Tlakové rázy, známé také jako hydraulické rázy nebo vodní rázy, generují okamžité tlaky, které mohou být 2 až 5krát vyšší než normální provozní tlak. V takových případech je těsnění vystaveno rychlé axiální síle, která se pokouší oddělit příruby. Měkká těsnění s nízkou pevností ve smyku se mohou částečně vytlačit do mezery mezi čely přírub a vytvořit tak únikovou cestu nebo katastrofální vytlačení. Měděná těsnění odolávají profouknutí díky kombinaci vysoké meze kluzu a „samoenergizujícího“ efektu. Jak vnitřní tlak stoupá, měděné těsnění zažívá zvýšené namáhání v sedle, protože tlak působí na vnitřní průměr těsnění a tlačí ho směrem ven proti čelům přírub. Tato jedinečná vlastnost znamená, že správně navržené měděné těsnění ve skutečnosti těsněji těsní za podmínek rázu, až do meze průtažnosti materiálu. Naše továrna provedla zkoušky roztržení na přírubové sestavě DN100 třídy 600: měděné těsnění udrželo těsné utěsnění, dokud vnitřní tlak nedosáhl 1480 barů (daleko nad jmenovitým výkonem příruby), zatímco standardní spirálově vinuté těsnění začalo prosakovat při 320 barech.
Mechanismy prevence profouknutí v měděných těsněních:
Příklad ze skutečného světa z konzultačního deníku naší továrny: chemická továrna v Texasu zaznamenala opakované prasknutí těsnění pláště PTFE na 6palcové lince na bezvodý čpavek. Tlakové špičky během spouštění čerpadla dosáhly 580 psi, čímž překročily jmenovitý tlak 450 psi těsnění z PTFE. Po přechodu na naše žíhaná měděná těsnění (tloušťka 2,0 mm, tvrdost 65 HV) závod během dvou let zaznamenal nulové úniky nebo praskliny, a to navzdory vyšším rázovým tlakům až 620 psi. Měděná těsnění také eliminovala potřebu utahování po tepelných cyklech, což je hlavní bezpečnostní riziko, protože utahování horkých šroubů riskuje zranění obsluhy.Ningbo Kaxite Sealing Materials Co., Ltd.doporučuje měděná těsnění pro jakékoli výtlačné potrubí pístového kompresoru nebo objemového čerpadla, kde pulzující proudění vytváří nepřetržité tlakové špičky. Odolnost mědi proti únavě při cyklickém zatěžování (typicky přes 10^7 cyklů) daleko převyšuje odolnost kompozitních materiálů a zajišťuje desítky let bezpečného provozu bez neplánované údržby. Schopnost zabránit prasknutí měděných těsnění se v konečném důsledku přímo promítá do sníženého rizika úniku hořlavých nebo toxických látek, což chrání jak personál, tak majetek závodu.
Ne všechna měděná těsnění fungují stejně. Pro zajištění bezpečnosti v průmyslových tlakových systémech musí inženýři specifikovat měděné těsnění s přesně řízenými parametry. Naše továrna v Ningbo Kaxite Sealing Materials Co., Ltd. vyvinula přísný systém kvality, který sleduje pět klíčových parametrů, z nichž každý přímo ovlivňuje spolehlivost těsnění a prevenci poruch. Níže je uveden technický přehled těchto parametrů a jejich bezpečnostních důsledků.
| Parametr | Rozsah specifikací (naše měděná těsnění) | Dopad na bezpečnost |
| Stupeň materiálu | C10200 (bez kyslíku) nebo C11000 (ETP) | Bezkyslíková kvalita zabraňuje vodíkovému křehnutí při vysokoteplotním provozu vodíku; ETP vhodné pro všeobecné použití. Snižuje riziko křehkého lomu. |
| Žíhaná tvrdost (HV) | 45 - 65 HV (plně měkký) nebo 70 - 90 HV (polotvrdý) | Měkčí těsnění se lépe přizpůsobí hrubým přírubám, ale hrozí vytlačení; tvrdší těsnění odolávají prasknutí. Naše továrna vybírá na základě povrchové úpravy příruby a třídy tlaku. |
| Tolerance tloušťky | +/- 0,05 mm pro tloušťku ≤ 2,0 mm | Pevná tolerance zajišťuje rovnoměrné stlačení přes přírubu; zabraňuje lokalizovanému stlačení, které způsobuje netěsnosti. |
| Povrchová úprava (Ra) | ≤ 0,8 mikronu na obou těsnicích plochách | Hladká povrchová úprava snižuje únikové cesty a umožňuje nižší zatížení montážních šroubů, čímž se zabrání poškození příruby a nadměrnému namáhání. |
| Mez kluzu při 400 °C (MPa) | ≥ 60 MPa (po žíhání) | Vysoká teplotní výtěžnost zajišťuje, že těsnění si zachovává těsnicí napětí i během provozních poruch nebo podmínek požáru. |
| Maximální jmenovitý tlak (statický) | Až 1000 bar (v závislosti na třídě příruby) | Široká tlaková kapacita umožňuje bezpečnostní faktory bez změny konstrukce těsnění, zjednodušuje správu zásob. |
Kromě těchto standardních parametrů klade naše továrna důraz na kontrolu velikosti zrna. Měděná těsnění s průměrnou velikostí zrna 30 až 60 mikronů poskytují optimální tažnost bez ztráty pevnosti. Velikosti zrn pod 20 mikronů vedou k nadměrnému tvrdnutí během lisování, zatímco zrna nad 100 mikronů způsobují nerovnoměrnou deformaci. K ověření stejnoměrnosti zrn používáme elektronovou difrakci zpětného rozptylu (EBSD). Kromě toho musí geometrie měděného těsnění odpovídat typu příruby: příruby s vyvýšeným čelem vyžadují těsnění celoplošného nebo prstencového typu, zatímco příruby RTJ (spojení prstencového typu) používají měděné kroužky s osmihranným nebo oválným průřezem. Naše měděná těsnění jsou vyráběna z přesných lisovaných nebo CNC soustružených profilů, které zajišťují dokonalé usazení bez otřepů, které by mohly poškrábat povrchy přírub.
Dalším zásadním parametrem, který je často opomíjen, je zbytkové mazivo nebo povrchová kontaminace. Naše továrna vyčistí každé měděné těsnění v ultrazvukové lázni s inhibovaným alkalickým roztokem a poté před balením pasivuje, aby se zabránilo oxidaci. Jakýkoli zbytkový olej může při vysoké teplotě karbonizovat a vytvářet únikovou cestu nebo dokonce nebezpečí požáru v provozu s kyslíkem. Nabízíme také postříbřená nebo pocínovaná měděná těsnění pro zvýšenou odolnost proti korozi v mořském prostředí nebo prostředí s kyselým plynem. Tloušťka pokovování je řízena na 5 až 8 mikronů, což je dostatečně tenké, aby se zabránilo ovlivnění tvrdosti, ale dostatečné k ochraně základní mědi. Specifikací měděného těsnění s plně sledovatelnými parametry od renomovaného výrobce, jako je Ningbo Kaxite Sealing Materials Co., Ltd., bezpečnostní inženýři eliminují neznámé proměnné, které vedou k selhání těsnění. Každá šarže našich měděných těsnění je doprovázena certifikátem shody včetně skutečných zkušebních hodnot tvrdosti, tloušťky a povrchové úpravy, což umožňuje úplnou sledovatelnost materiálu požadovanou normami ASME a API.
I měď nejvyšší čistoty selže, pokud je nesprávně žíhána nebo pokud nejsou těsnicí plochy správně připraveny. Dlouhodobé těsnosti měděných těsnění dominují dva faktory: cyklus žíhání, který určuje tvrdost a relaxační chování materiálu, a povrchová úprava příruby, která spolupracuje s těsněním. Naše továrna vyvinula přesně řízený proces žíhání prováděný ve vakuové peci nebo peci s inertním plynem, aby se zabránilo oxidaci. Měděná těsnění se zahřívají na 550 °C až 650 °C (v závislosti na tloušťce) rychlostí 10 °C za minutu, udržují se po dobu 30 až 60 minut, pak se pomalu ochlazují na méně než 20 °C za hodinu. To vytváří plně rekrystalizovanou mikrostrukturu bez napětí. Naproti tomu špatně žíhaná měděná těsnění (buď přežíhaná nebo podžíhaná) vykazují nekonzistentní chování při stlačování: nadměrné žíhání způsobuje nadměrnou měkkost a vytlačování; pod žíháním vede k nedostatečné shodě a vysokým únikům.
Zde je návod, jak správné žíhání a povrchová úprava spolupracují, aby bylo zajištěno desetiletí bezpečného těsnění:
Dlouhodobá studie provedená naší továrnou na sběrači páry při 250 °C a tlaku 20 barů porovnávala měděná těsnění žíhaná pomocí našeho patentovaného cyklu s obecnými měděnými těsněními „jak byla přijata“. Po dvou letech nepřetržitého provozu řádně vyžíhaná měděná těsnění nevykazovala žádné měřitelné úniky (héliový hmotnostní spektrometr detekoval < 10^-6 mbar l/s). Obecná měděná těsnění vykazovala po 8 měsících menší slzení, což vyžadovalo opětovné našroubování, které narušilo provoz závodu. Kromě toho jsou naše měděná těsnění dodávána s povlakem mikrokrystalického vosku, který chrání před oxidací během skladování, ale tento vosk je navržen tak, aby se zcela odpařil při 150 °C a zanechával čistý těsnící povrch. Kontaminace z nesprávného skladování nebo manipulace je hlavní příčinou počátečního úniku, a proto naše továrna individuálně vakuově utěsní každé měděné těsnění pomocí sáčku s vysoušedlem.
U systémů s kritickým tlakem doporučujeme dvoukrokový postup utahování: počáteční krouticí moment na 50 procent cílové hodnoty, následovaný druhým průchodem na 100 procent po 10 až 15 minutách, což umožní mědi dotvarovat a přerozdělit napětí. Tato praxe v kombinaci se správným žíháním a povrchovou úpravou vede k měděnému těsnění, které zůstává nepropustné i po tisících tepelných cyklů z okolní teploty do provozní teploty. Společnost Ningbo Kaxite Sealing Materials Co., Ltd. také nabízí službu s přidanou hodnotou: inspekci přírub na místě a poradenství při výběru těsnění. Naši inženýři používají replikační pásku a profilometry k měření drsnosti příruby a poté specifikují optimální tvrdost a tloušťku měděného těsnění pro daný konkrétní spoj. Tento přizpůsobený přístup zajišťuje maximální bezpečnost a eliminuje dohady, které vedou k selhání těsnění. Investice do řádně žíhaných měděných těsnění s certifikovanou povrchovou úpravou není nákladem – jde o strategii zmírnění rizik, která chrání životy a kapitál.
Otázka 1: Jak měděná těsnění zvládají rychlé tepelné cykly (např. z 20 °C na 500 °C během několika minut) bez úniku?
Odpověď: Měď má koeficient tepelné roztažnosti (CTE) přibližně 17 ppm/°C, což je velmi blízké přírubám z uhlíkové oceli (12 až 14 ppm/°C). Tato shoda CTE minimalizuje rozdílná dilatační napětí během tepelných přechodů. Kromě toho si žíhané měděné těsnění zachovává dostatečnou tažnost, aby se přizpůsobilo zbývajícímu rozdílu prostřednictvím mikroplastické deformace. Naše továrna testovala měděná těsnění 500 cykly tepelného šoku od 20 °C do 450 °C (rychlost ohřevu 50 °C/min, chlazení nuceným vzduchem). Rychlost úniku zůstala po celou dobu pod 10^-4 mbar l/s, zatímco grafitová těsnění začala prosakovat po 80 cyklech v důsledku delaminace. Pro aplikace se silnými tepelnými cykly doporučujeme silnější měděná těsnění (2,5 až 3,0 mm), aby byl objem materiálu více přizpůsobivý.
Otázka 2: Lze měděná těsnění bezpečně znovu použít v tlakových systémech?
Odpověď: Naše továrna nedoporučuje opětovné použití měděných těsnění v systémech s kritickým tlakem, pokud neprojdou úplným opětovným žíháním a kontrolou. Během počátečního stlačování měď ztvrdne, čímž se sníží její schopnost přizpůsobit se nepravidelnostem příruby na druhé sestavě. Pro nekritické nízkotlaké aplikace (pod 10 barů) však někteří operátoři znovu používají měděná těsnění po vizuální kontrole, zda nejsou prasklá nebo silně promáčknutá. Je-li nutné opětovné použití, musí být měděné těsnění znovu žíháno při 550 °C po dobu 30 minut v inertní atmosféře, aby se obnovila původní tvrdost. Společnost Ningbo Kaxite Sealing Materials Co., Ltd. doporučuje, že bezpečnostní riziko a potenciální důsledky úniku téměř vždy odůvodňují použití nového měděného těsnění, které je nákladově efektivní ve srovnání s odstavením závodu z důvodu úniku.
Otázka 3: Jaké způsoby selhání jsou specifické pro měděná těsnění v oxidačních prostředích při vysokých teplotách?
Odpověď: Nad 300 °C měď pomalu tvoří vrstvu oxidu mědi (CuO a Cu2O). Tento oxid je křehký a může se odlupovat, pokud je těsnění po ochlazení narušeno, což potenciálně vytváří únikové cesty. Rychlost oxidace je však nízká (přibližně 0,1 mm průnik za rok při 500 °C na vzduchu). Naše továrna to zmírňuje tím, že dodává měděná těsnění s tenkým niklovým bariérovým povlakem pro nepřetržitý provoz nad 400 °C, který zabraňuje tvorbě oxidů při zachování těsnicích vlastností. Další vzácnou poruchou je vodíková křehkost při vysokotlakém vodíkovém provozu nad 200 °C; pro takové případy specifikujeme bezkyslíkatou měď (C10200), která obsahuje méně než 0,001 procenta kyslíku, čímž se eliminuje vnitřní oxidační reakce, která způsobuje křehnutí.
Otázka 4: Jak tloušťka měděného těsnění ovlivňuje bezpečnost v tlakových systémech s rotací příruby?
Odpověď: Silnější měděná těsnění (např. 3,0 mm) poskytují větší přizpůsobivost a tolerují větší nedokonalosti povrchu příruby, ale také zvyšují vzdálenost oddělování přírub, což může zvýšit ohybové namáhání šroubů a může podporovat rotaci příruby při vysokém vnitřním tlaku. Pro bezpečný provoz naše továrna doporučuje tloušťku měděného těsnění 1,5 mm až 2,0 mm pro třídy přírub 150 až 600 a 2,0 mm až 2,5 mm pro třídy 900 a vyšší. Provádíme simulace FEA, abychom ověřili, že zvolená tloušťka měděného těsnění nezpůsobí nadměrné otáčení příruby (omezené na 0,1 stupně), které by mohlo uvolnit těsnění na vnějším průměru. Před nahrazením jiné tloušťky, než bylo původně uvedeno, se vždy poraďte s naším technickým týmem.
Otázka 5: Jaké certifikace kvality poskytuje společnost Ningbo Kaxite Sealing Materials Co., Ltd. pro měděná těsnění používaná v jaderných nebo pobřežních bezpečnostních systémech?
Odpověď: Naše továrna je držitelem normy ISO 9001:2015 jako základní linie plus specifické certifikace včetně TÜV pro tlaková zařízení (PED 2014/68/EU), API 607 pro testování požární bezpečnosti a DNV GL pro námořní aplikace. U měděných těsnění jaderné kvality poskytujeme plnou návaznost materiálu na tepelné číslo s certifikovanými zkušebními zprávami pro chemické složení (pomocí optické emisní spektrometrie), pevnost v tahu, profil tvrdosti a měření velikosti zrna podle ASTM E112. Každá šarže měděného těsnění je tlakově testována na vzorku až do 1,5násobku maximálního jmenovitého tlaku. Na požádání také nabízíme kontrolu třetí stranou společností SGS nebo Bureau Veritas. Tyto certifikace zajišťují, že naše měděná těsnění splňují celosvětově nejpřísnější bezpečnostní normy.
Průmyslové tlakové systémy vyžadují těsnicí řešení, která nedělají kompromisy ani při extrémním namáhání. Měděná těsnění, pokud jsou vyrobena se správným žíháním, přesnou rozměrovou kontrolou a přizpůsobena podmínkám příruby, poskytují bezkonkurenční kombinaci odolnosti proti profouknutí, tepelné stability a dlouhodobé těsnosti. V celém tomto článku jsme demonstrovali, jak jedinečné materiálové vlastnosti mědi zabraňují katastrofickým poruchám, jak správné technické parametry eliminují skrytá rizika a jak žíhání a povrchová úprava přímo zvyšují bezpečnost systému. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. naše továrna zasvětila desetiletí zdokonalování výroby měděných těsnění, přičemž každá šarže byla testována, aby se ověřily její kritické bezpečnostní vlastnosti.
Nenechávejte integritu své tlakové hranice náhodě. Kontaktujte náš technický tým ještě dnes pro komplexní konzultaci s výběrem těsnění. Uveďte svůj provozní tlak, teplotu, kompatibilitu kapalin a detaily příruby a my vám doporučíme optimální specifikaci měděného těsnění s certifikací. Nabízíme sady vzorků pro testování, rychlé vyřízení zakázkových velikostí a globální přepravu.Vyžádejte si cenovou nabídku nebo bezpečnostní audit vašeho současného těsnicího systému u Ningbo Kaxite Sealing Materials Co., Ltd. – protože když tlak stoupá, potřebujete těsnění, kterému můžete věřit.Zavolejte nebo napište námpro zajištění bezpečnosti a provozní spolehlivosti vašeho závodu.
