V náročných průmyslových prostředích je výkon těsnění zásadní pro bezpečnost, účinnost a dodržování ekologických předpisů. Mezi mnoha dostupnými typy těsnění vyniká vroubkované těsnění – také známé jako těsnění Kammprofile nebo drážkované těsnění – pro svou schopnost poskytovat spolehlivé těsnění za extrémních podmínek teploty, tlaku a tepelného cyklování. Ale co přesně je vroubkované těsnění? V podstatě se jedná o kovové těsnění s řadou soustředných vroubků nebo drážek na těsnicím povrchu, typicky pokryté měkkým krycím materiálem, jako je grafit, PTFE nebo neazbestový materiál. Vroubkování vytváří několik těsnících linií, které koncentrují tlakové zatížení a zajišťují těsné utěsnění, i když podmínky příruby nejsou ideální. V Ningbo Kaxite Sealing Materials Co., Ltd. naše továrna vyrábí vysoce výkonnéVroubkovaná těsněníjiž více než dvě desetiletí slouží průmyslovým odvětvím od ropy a zemního plynu po chemické zpracování a výrobu energie.
Jak ale vroubkované těsnění zlepšuje těsnicí výkon ve srovnání s tradičními plochými kovovými těsněními nebo spirálově vinutými těsněními? Odpověď spočívá v jeho jedinečné mechanické interakci s povrchy přírub. Při stlačení se vroubkování mírně zapustí do obkladového materiálu a vytvoří vysoce účinnou bariéru proti prosakování. Kovové jádro poskytuje strukturální pevnost a odolnost vůči tlaku, zatímco měkké obložení se přizpůsobí nedokonalostem a nepravidelnostem příruby. Tato kombinace má za následek výjimečnou těsnost s relativně nízkým předpětím šroubu, snižuje riziko poškození příruby a zjednodušuje údržbu. Kromě toho vroubkované těsnění nabízí vynikající odolnost vůči tepelným cyklům, protože kovové jádro a vroubkování se přizpůsobí pohybu bez ztráty těsnicí síly. Tento článek poskytuje komplexní technický hluboký ponor do designu vroubkovaného těsnění, výběru materiálů, údajů o výkonu a osvědčených postupů aplikace s podrobnými specifikacemi z rozsáhlého produktového portfolia naší továrny.

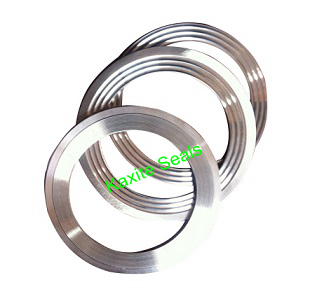

Vroubkované těsnění odvozuje svou vynikající těsnící účinnost z principu koncentrace napětí. Na rozdíl od plochého těsnění, které se spoléhá na rovnoměrné stlačení na velké ploše, vroubkované těsnění používá soustředné drážky ve tvaru písmene V nebo soustředné drážky, které soustřeďují upínací sílu do řady úzkých, vysoce namáhaných těsnicích linií. Když je těsnění stlačeno mezi dvěma přírubami, vroubkování se zakousne do měkkého obkladového materiálu a vytvoří několik soustředných prstenců těsného kontaktu. Tento víceřádkový způsob těsnění je vysoce odolný vůči nedokonalostem povrchu příruby, jako jsou škrábance, korozní důlky nebo menší deformace, protože každé ozubení funguje jako nezávislé těsnění. I když je jedna těsnící linie narušena, zbývající linie udržují těsnění. Naše továrna naNingbo Kaxite Sealing Materials Co., Ltd. navrhla naše vroubkovaná těsnění s optimalizovanou geometrií drážek, aby maximalizovala počet aktivních těsnících linií při zachování dostatečné tloušťky kovu pro odolnost vůči tlaku.
Klíčové mechanismy, díky kterým je vroubkovaný design vynikající:
Kvantitativní data z naší laboratoře ukazují výhodu účinnosti. Při standardizované zkoušce těsnosti (zkouška těsnosti helia, hmotnostní spektrometr) vykázalo ploché grafitové těsnění o tloušťce 1,6 mm rychlost úniku 0,03 mg/(m·s) při tlaku v přírubě 50 barů. Vroubkované těsnění s grafitovým obložením při použití stejné příruby a zatížení šroubů dosáhlo rychlosti úniku 0,001 mg/(m·s) – 30krát nižší. Toto dramatické zlepšení účinnosti těsnění je důvodem, proč jsou vroubkovaná těsnění vyžadována v mnoha aplikacích s vysokou integritou, jako je servis vodíku a manipulace s LNG, kde jsou i nepatrné úniky nepřijatelné.
Vroubkovaná konstrukce navíc zlepšuje odolnost těsnění proti "profouknutí" při vysokém vnitřním tlaku. Vroubkování vytváří mechanické spojení s krycím materiálem a zabraňuje jeho vytlačení z mezery příruby. Toto je běžný způsob selhání měkkých těsnění, zejména v aplikacích se zvýšenými teplotami. Naše vroubkovaná těsnění byla testována tak, aby vydržela vnitřní tlak až 250 barů bez vytlačování, což zajišťuje spolehlivé utěsnění i při těch nejnáročnějších službách. Tato kombinace vysoké účinnosti těsnění, pružnosti a odolnosti proti profouknutí je důvodem, proč se vroubkované těsnění stalo preferovanou volbou pro kritické těsnicí aplikace po celém světě.
Výkon vroubkovaného těsnění za extrémních podmínek je určen materiály použitými pro kovové jádro a měkký povrch. Kovové jádro, typicky vyrobené z nerezové oceli (např. 304, 316, 316L), poskytuje mechanickou pevnost a zpětné odpružení potřebné k tomu, aby vydrželo vysoké upínací síly a vnitřní tlaky. Obkladový materiál, kterým může být grafit, PTFE, slída nebo keramické vlákno, poskytuje přizpůsobivost a chemickou odolnost potřebnou k utěsnění proti procesní kapalině. Výběrem vhodné kombinace materiálů jádra a obkladu mohou být vroubkovaná těsnění navržena tak, aby fungovala při teplotách od kryogenních (-196 °C) do 1000 °C (se slídovým nebo keramickým povrchem) a tlacích od vakua do 350 barů. Naše továrna v Kaxite nabízí širokou škálu kombinací materiálů pro splnění specifických potřeb každé aplikace.
Klíčové úvahy o materiálu pro aplikace v extrémních podmínkách:
K ověření výkonu našich vroubkovaných těsnění za extrémních podmínek provádí naše továrna řadu typových testů v souladu s normami ASME B16.20, EN 13555 a DIN 28091. Tyto testy zahrnují test stlačení za tepla (měření relaxace při zvýšených teplotách), test těsnosti (s heliem nebo dusíkem při různých tlacích) a test tepelného cyklování (mezi pokojovou teplotou a maximální provozní teplotou). Naše vroubkovaná těsnění důsledně procházejí těmito testy a dosahují míry úniku, která splňuje nejpřísnější požadavky na fugitivní emise TA-Luft (Německo) a EPA (USA).
V nedávném projektu pro rafinerii na Středním východě byla naše vroubkovaná těsnění s jádry 316L a grafitovým obložením specifikována pro destilační kolonu pracující při 320 °C a 80 barech. Těsnění byla instalována do 20 přírub s průměry od 4" do 24". Po třech letech provozu závod provedl průzkum netěsností a nenašel žádné detekovatelné úniky z přírub, což potvrzuje spolehlivost našich ozubených těsnění v extrémních podmínkách. Tento výkon v kombinaci s opětovnou použitelností těsnění (v mnoha případech lze kovové jádro přelepit novým krycím materiálem) činí z vroubkovaného těsnění vysoce nákladově efektivní řešení pro náročné aplikace těsnění.
Ningbo Kaxite Sealing Materials Co., Ltd. vyrábí komplexní řadu vroubkovaných těsnění navržených tak, aby splňovaly různorodé potřeby průmyslových těsnicích aplikací. Naše nabídka produktů zahrnuje standardní rozměry podle ASME B16.20, EN 1514 a DIN 2697 a také vlastní velikosti pro speciální příruby. Níže uvedená tabulka uvádí klíčové technické specifikace pro naše nejoblíbenější typy vroubkovaných těsnění, které se používají v chemickém, petrochemickém, energetickém a potravinářském průmyslu. Všechny hodnoty vycházejí z typových zkoušek podle norem ASME a EN. Naše továrna může také vyrábět vroubkovaná těsnění ze speciálních materiálů, jako jsou postříbřená jádra pro vysokoteplotní vodivost nebo povrchy z exfoliovaného grafitu s vysokou úrovní čistoty.
| Parametr | Standardní grafitový povrch | Potaženo PTFE | Mica-Faced (vysoká teplota) | Keramický povrch (extrémní teplota) |
| Materiál jádra | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Tloušťka jádra (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Hloubka ozubení (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Obkladový materiál | Expandovaný grafit (čistota min 98 %) | Čistý PTFE (nebo upravený) | Flogopitová slída | Keramické vlákno + slída |
| Tloušťka obkladu (mm) | 0,3 - 0,5 mm na stranu | 0,5 - 1,0 mm na stranu | 0,4 - 0,6 mm na stranu | 0,5 - 0,8 mm na stranu |
| Rozsah teplot (°C) | -196°C až +450°C (inertní plyn) | -196 °C až +260 °C | -196 °C až +800 °C | -196 °C až +1000 °C |
| Maximální tlak (bar) při 25°C | 250 bar | 150 bar | 200 bar | 160 bar |
| Rychlost úniku (mg/(m·s)) při 50 barech | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Použitelné typy přírub | RF, FF, samec/samice, pero/drážka | RF, FF | RF, pero/drážka | RF, pero/drážka |
Kromě těchto standardních nabídek naše továrna poskytuje několik volitelných funkcí pro zvýšení výkonu a zjednodušení instalace. Patří mezi ně vnitřní a vnější středící kroužek (pro zjednodušení vyrovnání a zabránění nadměrnému stlačení), ustavovací kroužek (pro udržení těsnění na místě během montáže svislé příruby) a design „plynového ventilu“ (pro oboustranná vroubkovaná těsnění, aby se zabránilo zachycení plynu). Nabízíme také širokou škálu vlastních velikostí od 1/2" NPS do 60" NPS a speciální tvary pro nestandardní příruby. Všechna naše vroubkovaná těsnění jsou dodávána s podrobným instalačním listem a tabulkou doporučení krouticího momentu, což zajišťuje, že těsnění je správně nainstalováno pro optimální výkon.
Kontrola kvality je v naší továrně prioritou. Každé vroubkované těsnění prochází vizuální kontrolou povrchových vad, rozměrovou kontrolou pomocí CMM (Coordinate Measuring Machine) pro kritické příruby a zkouškou těsnosti pro vysokotlaké aplikace. Poskytujeme úplnou zprávu o sledovatelnosti materiálu, včetně certifikátů frézování pro kovové jádro a certifikace čistoty a vlastností obkladového materiálu. Tato sledovatelnost je nezbytná pro průmyslová odvětví s přísnými požadavky na kvalitu, jako je jaderný a letecký průmysl. Naše vroubkovaná těsnění jsou plně v souladu s evropskou směrnicí pro tlaková zařízení (PED) a v případě potřeby jsou k dispozici s označením CE.
I to nejkvalitnější vroubkované těsnění selže, pokud není správně nainstalováno. Jedinečný design vroubkovaného těsnění – spoléhající se na koncentraci napětí a několik těsnících linií – vyžaduje specifické instalační postupy k dosažení jmenovitého výkonu. Mezi běžné chyby při instalaci patří nadměrné utažení (které může rozdrtit vroubkování), nedostatečné utažení (vedoucí k netěsnosti), nerovnoměrné zatížení šroubů (způsobující deformaci příruby) a poškození krycího materiálu během manipulace. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. naše továrna vyvinula podrobný instalační protokol, který byl ověřen v terénu během tisíců instalací. Dodržování těchto pokynů zajišťuje, že vroubkované těsnění poskytne svůj plný těsnící potenciál a dosáhne své očekávané životnosti.
Základní kroky instalace pro ozubená těsnění:
Případová studie z chemického závodu v USA ilustruje důležitost správné instalace. Závod používal naše ozubená těsnění na přírubě reaktoru pracující při 250 °C a 60 barech. Navzdory vysoce kvalitním těsněním docházelo v závodě k občasným únikům. Průzkum odhalil, že šrouby příruby byly utahovány kruhovým vzorem, nikoli křížovým vzorem, což mělo za následek nerovnoměrné zatížení a deformaci příruby. Po přeškolení týmu údržby na správný postup utahování byla netěsnost odstraněna a těsnění fungovala bezchybně po další tři roky až do další plánované odstávky v rámci údržby. Tento příklad podtrhuje, že správná instalace je stejně důležitá jako výběr těsnění.
Naše továrna nabízí našim zákazníkům bezplatný instalační program školení, který lze provést na místě nebo online. Školení zahrnuje manipulaci s těsněním, kontrolu příruby, výpočet točivého momentu a použití hydraulického napínacího zařízení. Poskytujeme také kontrolní seznam instalace, který mohou pracovníci údržby použít k zajištění dokončení všech kroků. Kromě toho nabízíme službu opětovného utažení kritických přírub, kdy naši technici navštíví místo, aby provedli opětovné utažení po prvním tepelném cyklu. Investicí do správné instalace můžete zajistit, že vaše vroubkovaná těsnění dosahují maximálního výkonu a životnosti a chrání vaše zařízení a personál.
Otázka 1: Jaký je rozdíl mezi vroubkovaným těsněním a spirálově vinutým těsněním?
Odpověď: Obě jsou vysoce výkonná těsnění, ale liší se konstrukcí a principem těsnění. Spirálově vinuté těsnění je vyrobeno ze střídajících se vrstev kovu a výplňového materiálu stočených do spirály, což poskytuje pružinové vlastnosti a vysokou flexibilitu. Vroubkované těsnění se naproti tomu skládá z pevného kovového jádra se soustřednými vroubky na povrchu, pokrytého měkkým obkladem. Vroubkované těsnění nabízí vyšší odolnost proti profouknutí a je méně náchylné k poškození při manipulaci a instalaci. Obvykle také vyžaduje nižší zatížení šroubů k dosažení těsnění ve srovnání se spirálově vinutými těsněními stejné velikosti. Pro aplikace se silnými tepelnými cykly nebo vysokým vnitřním tlakem je vroubkované těsnění často preferovanou volbou díky svému robustnímu kovovému jádru a mnoha těsnicím liniím.
Otázka 2: Lze vroubkovaná těsnění po odstranění znovu použít?
Odpověď: Obecně nedoporučujeme znovu používat vroubkovaná těsnění, zejména v kritických službách. Jakmile je těsnění stlačeno, vroubkování a obkladový materiál se usadily a při opětovném použití nemusí těsnit tak účinně. V některých nekritických, nízkotlakých a nízkoteplotních aplikacích však může být možné znovu použít těsnění, pokud je krycí materiál stále neporušený a vroubkování není deformováno. Kovové jádro lze v naší továrně často přelepit novým obkladovým materiálem, čímž se těsnění vrátí do nového stavu. Tato služba je k dispozici pro velká těsnění, kde jsou náklady na výměnu vysoké. Pro aplikace kritické z hlediska bezpečnosti vždy používejte nové vroubkované těsnění.
Otázka 3: Jaký je maximální tlak a teplota pro vroubkované těsnění?
Odpověď: Maximální tlak a teplota závisí na použitých materiálech. S jádrem z nerezové oceli 316L a povrchem z expandovaného grafitu mohou naše vroubkovaná těsnění pracovat při teplotách až 450 °C (v inertní atmosféře) a tlacích až 250 barů. Pro vyšší teploty zvládnou verze se slídovým nebo keramickým povrchem až 800 °C až 1000 °C, ale hodnota tlaku se mírně sníží. Pro kryogenní aplikace může těsnění pracovat při -196 °C s PTFE povrchem. Je nezbytné nahlédnout do našich technických listů nebo kontaktovat naši továrnu v Ningbo Kaxite Sealing Materials Co., Ltd., abyste vybrali správnou kombinaci materiálů pro vaše konkrétní provozní podmínky.
Otázka 4: Jaká povrchová úprava příruby je požadována pro vroubkované těsnění?
Odpověď: Pro optimální výkon by měla být povrchová úprava příruby Ra 3,2 až 6,3 mikrometrů (125 až 250 mikropalců). Tato povrchová úprava poskytuje dostatečnou drsnost, aby se vroubkování zakouslo do obkladového materiálu, aniž by došlo k poškození obkladu. Hladší povrchová úprava (např. Ra 1,6) může snížit tření a způsobit prokluzování těsnění během šroubování, zatímco hrubší povrch může vést k nadměrnému opotřebení obložení. Naše továrna poskytuje pokyny pro přípravu přírub pro různé typy přírub a materiály. Pokud je příruba zkorodovaná nebo má hluboké škrábance, doporučujeme před instalací zoubkovaného těsnění znovu opracovat povrch příruby.
Otázka 5: Jak se z hlediska výkonu liší vroubkovaná těsnění s plošnými těsněními (vyříznutými z plechu)?
Odpověď: Plošná těsnění jsou jednodušší a levnější, ale spoléhají na rovnoměrné stlačení na velké ploše a jsou citlivější na nepravidelnosti příruby a kolísání zatížení šroubů. Vroubkovaná těsnění poskytují vynikající těsnicí výkon, zejména při vysokotlakých, vysokoteplotních a tepelných cyklech. Vroubkovaný design soustřeďuje zatížení a vytváří několik těsnících linií, díky čemuž je shovívavější k nedokonalostem příruby. Kromě toho mají vroubkovaná těsnění mnohem nižší míru relaxace při tečení, přičemž si svou těsnicí sílu udržují v průběhu času. Pro kritické aplikace, kde nelze tolerovat netěsnosti, jsou vroubkovaná těsnění preferovanou volbou před plošnými těsněními. Naše továrna může poskytnout srovnávací analýzu výkonu, která vám pomůže udělat správný výběr.
Vroubkované těsnění je osvědčeným řešením pro náročné aplikace průmyslového těsnění, které nabízí vynikající výkon díky svému jedinečnému vroubkovanému designu, několika těsnicím liniím a všestrannosti materiálů. Od vysokoteplotních pecí po kryogenní linky LNG, od vysokotlaké páry po agresivní chemikálie, vroubkované těsnění poskytuje spolehlivost a bezpečnost, kterou moderní průmysl vyžaduje. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. si naše továrna vybudovala reputaci díky poskytování vysoce kvalitních vroubkovaných těsnění s precizní výrobou, přísnou kontrolou kvality a hlubokými technickými znalostmi. Nabízíme širokou škálu standardních a vlastních velikostí, stejně jako volitelné funkce pro zjednodušení instalace a zvýšení výkonu.
Hledáte spolehlivé řešení těsnění pro vaši kritickou aplikaci?Kontaktujte společnost Ningbo Kaxite Sealing Materials Co., Ltdza komplexní konzultaci. Uveďte rozměry příruby, provozní podmínky a procesní médium a náš technický tým doporučí optimální materiál a design vroubkovaného těsnění. Nabízíme vzorky zdarma, rychlé dodání a celou řadu testovacích zpráv.Vyžádejte si bezplatný vzorek vroubkovaného těsnění a technický list od společnosti Ningbo Kaxite Sealing Materials Co., Ltd. a zažijte rozdíl v těsnícím výkonu.
