Ve vysokotlakém plynovodu nebo rafinérském hydrokrakovacím zařízení musí přírubové spoje obsahovat kapaliny o tlacích přesahujících 400 barů a teplotách, které se cyklicky pohybují od teploty okolí až po více než 500 °C. Těsnění, které plní tuto těsnící funkci, není měkká, stlačitelná fólie. Je to pevný kovový kroužek – kroužkové těsnění – který těsní mechanismem, který se zásadně liší od mechanismu konvenčního těsnění. Těsnění prstencového spoje se nespoléhá na elasticitu pryžového nebo grafitového materiálu. Spoléhá na přesnou aplikaci předpětí šroubu, aby se vynutil kontakt kov na kov mezi těsněním a drážkou příruby. Předpětí šroubu je síla, která aktivuje těsnicí výkon těsnění. Bez dostatečného předpětí nebude těsnění kroužkového spoje těsnit. Při nadměrném předpětí může dojít k poškození příruby nebo těsnění. Předpětí šroubu je kritickou proměnnou, která určuje úspěch nebo selhání spoje.
Otázka, jak předpětí šroubu aktivuje těsnicí vlastnosti kroužkového těsnění, je otázkou mechaniky a vědy o materiálech. Předpětí šroubu vytváří dosedací napětí na těsnění, které způsobuje, že se přizpůsobí drážce příruby. Materiál těsnění musí mít správnou tvrdost, aby se mírně deformoval a vyplnil mikroskopické nerovnosti na povrchu drážky. Příruba musí být dostatečně pevná, aby vydržela předpětí bez poddajnosti. A šrouby musí být utaženy kontrolovaným způsobem, aby bylo zajištěno rovnoměrné rozložení zatížení kolem kroužku. Tento článek prozkoumá mechaniku předpětí šroubu, konstrukci kroužkového těsnění, roli tvrdosti těsnění a praktické úvahy pro dosažení spolehlivého těsnění. Poskytneme také podrobné specifikace pro našeTěsnění kroužkových spojůz naší továrny v Ningbo Kaxite Sealing Materials Co., Ltd.

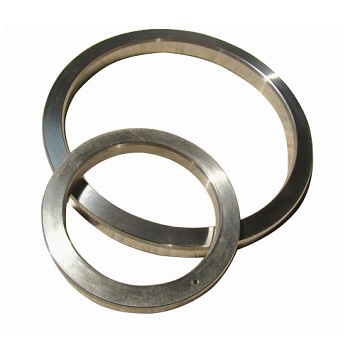

Těsnění kroužkového spoje je kovový těsnicí prvek, který se používá ve vysokotlakých a vysokoteplotních přírubových spojích. Obvykle je vyroben z pevného kovového prstence s oválným nebo osmihranným průřezem. Těsnění je navrženo tak, aby zapadlo do přesně obrobené drážky na čele příruby. Když jsou příruby sešroubovány dohromady, těsnění je stlačeno mezi dvěma drážkami, čímž se vytvoří těsnění kov na kov. Těsnicí mechanismus kroužkového těsnění se liší od mechanismu měkkého těsnění. Měkké těsnění těsní tím, že se přizpůsobí povrchu příruby a vyplňuje mikroskopické nerovnosti. Těsnění kroužkového spoje těsní mírnou deformací kovu a vytvořením čárového kontaktu s drážkou. Kontaktní napětí v linii kontaktu je extrémně vysoké, což vytváří těsnění i při velmi vysokých tlacích. Níže uvedená tabulka shrnuje klíčové vlastnosti kroužkového těsnění.
| Funkce | Popis |
| Materiál | Měkké železo, uhlíková ocel, nerezová ocel, Monel, Inconel |
| Průřez | Oválné nebo osmihranné |
| Těsnící mechanismus | Linkový kontakt kov na kov |
| Hodnocení tlaku | Až 10 000 psi (690 barů) a vyšší |
| Teplotní hodnocení | -200°C až +850°C (v závislosti na materiálu) |
| Normy | API 6A, ASME B16.20 |
V Kaxite naše továrna vyrábí kroužková těsnění v řadě materiálů a velikostí, aby splňovala požadavky nejnáročnějších aplikací. Používáme přesné obrábění, abychom zajistili, že rozměry těsnění jsou přesné a povrchová úprava je správná. Naše těsnění jsou certifikována podle standardů API 6A a ASME B16.20, což zajišťuje, že splňují nejvyšší úroveň kvality a spolehlivosti.
Předpětí šroubu je napětí, které vzniká ve šroubech při jejich utahování. Je to síla, která svírá příruby k sobě a stlačuje těsnění. Bez předpětí šroubu by příruby nedržely pohromadě a těsnění by nebylo stlačeno. Předpětí šroubu je to, co aktivuje těsnicí výkon těsnění kroužkového spoje. Když jsou šrouby utaženy, předpínací síla se přenáší přes příruby na těsnění. Těsnění je stlačeno proti drážce a vytváří vysoce namáhaný kontakt, který utěsňuje spoj. Velikost předpětí určuje namáhání těsnění těsnění, které zase určuje kvalitu těsnění. Pokud je předpětí příliš nízké, bude namáhání sezení nedostatečné a spoj bude netěsný. Pokud je předpětí příliš vysoké, příruba nebo těsnění se mohou podvolit a také způsobit netěsnost. Předpětí šroubu musí být pečlivě vypočítáno a kontrolováno, aby bylo zajištěno spolehlivé utěsnění. Níže uvedená tabulka ukazuje vztah mezi předpětím šroubu a napětím v sedle těsnění.
| Předpětí šroubu (kN) | Namáhání těsnění těsnění (MPa) | Výkon těsnění |
| 50 | 100 | Nedostatečná; pravděpodobně dojde k úniku |
| 100 | 200 | Okrajový; může pod tlakem unikat |
| 150 | 300 | Dobrý; spolehlivé těsnění |
| 200 | 400 | Vynikající; optimální těsnění |
| 250 | 500 | Nadměrný; riziko podlomení příruby |
V naší továrně poskytujeme našim zákazníkům podrobná doporučení pro šroubování pro naše těsnění kroužkových spojů. Specifikujeme požadované předpětí šroubu, schéma utahování a požadavky na mazání. Náš technický tým vám může pomoci s výpočtem správného předpětí pro vaši konkrétní kombinaci příruby a těsnění. V případě potřeby nabízíme také technickou podporu na místě.
Tvrdost těsnění kroužkového spoje je kritickým faktorem jeho těsnícího výkonu. Těsnění musí být dostatečně měkké, aby se pod předpětím šroubu lehce deformovalo, přizpůsobilo se drážce příruby a vytvořilo těsnění. Musí však být také dostatečně tvrdý, aby odolal vytlačování a udržoval svůj tvar pod vysokým tlakem. Tvrdost těsnění je dána materiálem, ze kterého je vyrobeno. Měkké železo je nejměkčí a nejčastěji používaný materiál. Je vhodný pro nízkotlaké a nízkoteplotní aplikace. Uhlíková ocel je tvrdší a používá se pro vyšší tlaky. Nerezová ocel je ještě tvrdší a poskytuje odolnost proti korozi. Monel a Inconel se používají pro nejnáročnější aplikace, kde je vyžadována vysoká pevnost a odolnost proti korozi. Níže uvedená tabulka shrnuje tvrdost a typické aplikace běžných materiálů kroužkových těsnění.
| Materiál | Tvrdost (HB) | Maximální tlak (bar) | Typická aplikace |
| Měkké železo | 90–120 | 100 | Nízkotlaká voda, pára |
| Uhlíková ocel | 120–150 | 250 | Ropa a plyn, obecný průmysl |
| Nerezová ocel 304 | 150–180 | 400 | Chemický, petrochemický |
| Nerezová ocel 316 | 150–180 | 400 | Korozivní prostředí |
| Monel | 150–200 | 500 | Mořská voda, vysoká teplota |
| Inconel | 180–250 | 690 | Vysoká teplota, vysoký tlak |
NaNingbo Kaxite Sealing Materials Co., Ltd., vyrábíme kroužková těsnění ve všech těchto materiálech. Nabízíme také řadu úrovní tvrdosti v rámci každého materiálu, aby vyhovovaly různým aplikacím. Náš technický tým vám může pomoci vybrat správný materiál a tvrdost pro vaše specifické požadavky.
Drážka příruby je zapuštěná oblast na čele příruby, do které je umístěno těsnění kroužkového spoje. Rozměry a povrchová úprava drážky jsou rozhodující pro těsnicí výkon těsnění. Drážka musí být opracována s přesnými tolerancemi, aby bylo zajištěno správné usazení těsnění a rovnoměrné kontaktní napětí. Úhel drážky, hloubka drážky a šířka drážky ovlivňují těsnicí výkon. Povrchová úprava drážky musí být dostatečně hladká, aby umožnila deformaci těsnění a vyplnění mikroskopických nerovností, ale ne tak hladká, aby těsnění nemohlo přilnout k povrchu. Níže uvedená tabulka shrnuje parametry klíčové drážky pro standardní kroužková těsnění.
| Parametr | Specifikace | Význam |
| Úhel drážky | 23° ± 1° (ovál); 23° ± 1° (osmihranný) | Zajišťuje správné sezení a kontakt |
| Hloubka drážky | Podle API 6A / ASME B16.20 | Zajišťuje úplné zachycení těsnění |
| Šířka drážky | Podle API 6A / ASME B16.20 | Zajišťuje usazení těsnění bez nadměrné vůle |
| Povrchová úprava (Ra) | 1,6 - 3,2 um | Umožňuje uchycení a utěsnění těsnění |
| Plochost | 0,05 mm na 100 mm | Zajišťuje rovnoměrné kontaktní napětí |
V naší továrně můžeme poskytnout technickou podporu při navrhování a obrábění přírubových drážek. Nabízíme také službu kontroly drážky, abychom ověřili, že drážka splňuje požadavky příslušné normy. To je důležité, protože opotřebená nebo poškozená drážka může zabránit správnému utěsnění i nového těsnění.
Výpočet předpětí šroubu je kritickým krokem při návrhu a montáži těsnění kroužkového spoje. Předpětí musí být dostatečné k vytvoření požadovaného dosedacího napětí na těsnění, ale ne tak vysoké, aby uvolnilo přírubu nebo šrouby. Výpočet bere v úvahu namáhání těsnění, rozměry příruby, velikost a materiál šroubu a provozní tlak a teplotu. Předpětí se obvykle vypočítává pomocí ASME kódu kotle a tlakové nádoby nebo ekvivalentního standardu. Jakmile je vypočítáno předpětí, musí být aplikováno na šrouby kontrolovaným způsobem. To se obvykle provádí pomocí momentového klíče nebo hydraulického napínáku. Aby bylo zajištěno rovnoměrné rozložení zatížení, je třeba dodržet vzor utahování. Níže uvedená tabulka shrnuje klíčové kroky při aplikaci předpětí šroubu.
| Krok | Akce | Účel |
| 1 | Vyčistěte a zkontrolujte přírubu a drážku | Zajistěte, aby nebyly žádné nečistoty nebo poškození |
| 2 | Namažte čela šroubů a matic | Snižte tření a zajistěte konzistentní předpětí |
| 3 | Utáhněte šrouby hvězdicově na 30 % cílového točivého momentu | Usaďte těsnění a vyrovnejte příruby |
| 4 | Utáhněte šrouby hvězdicově na 60 % cílového točivého momentu | Postupně těsnění stlačujte |
| 5 | Utáhněte šrouby hvězdicově na 100 % cílového točivého momentu | Dosáhněte konečného předpětí |
| 6 | Zkontrolujte točivý moment po 24 hodinách | Kompenzujte plížení a relaxaci |
Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. poskytujeme našim zákazníkům podrobné postupy šroubování pro naše těsnění kroužkových spojů. Nabízíme také školení a podporu na místě, abychom zajistili správné použití předpětí. Naším cílem je pomoci našim zákazníkům vždy dosáhnout spolehlivého těsnění.
Klíčové specifikace pro kroužkové těsnění zahrnují velikost těsnění, tlakovou třídu, materiál, typ průřezu a tvrdost. Níže uvedená tabulka poskytuje souhrn typických specifikací našich kroužkových těsnění.
| Specifikace | Rozsah | Poznámky |
| Velikost | 1/2" až 36" | Podle API 6A / ASME B16.20 |
| Tlaková třída | Třída 150 až třída 2500 | Také tlaky API 6A |
| Materiál | Měkké železo, uhlíková ocel, SS304, SS316, Monel, Inconel | Vybírá se na základě aplikace |
| Typ průřezu | Oválný (R), osmiúhelníkový (RX), vysoce výkonný (BX) | Vybírá se na základě tlaku a drážky |
| Tvrdost | Podle materiálového standardu | Vybírá se na základě materiálu příruby |
| Povrchová úprava | Ra 1,6 - 3,2 um | Zajišťuje správné sezení |
| Normy | API 6A, ASME B16.20, DIN 2693 | Soulad s mezinárodními standardy |
V naší továrně vyrábíme kroužková těsnění, která splňují tyto a další specifikace. Můžeme přizpůsobit těsnění tak, aby vyhovovalo specifickým požadavkům projektu, včetně speciálních materiálů, speciálních velikostí a speciálních průřezů. Náš technický tým může pomoci s procesem výběru a poskytnout podrobné technické údaje pro váš projekt.
Otázka 1: Jaké je doporučené předpětí šroubu pro těsnění kroužkového spoje?
Odpověď: Doporučené předpětí šroubu závisí na velikosti těsnění, tlakové třídě, materiálu těsnění a materiálu příruby. Obvykle se vypočítává pomocí ASME kódu kotle a tlakové nádoby nebo ekvivalentního standardu. Předpětí musí být dostatečné k vytvoření požadovaného dosedacího napětí na těsnění, aniž by došlo k uvolnění příruby nebo šroubů. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. poskytujeme podrobná doporučení pro šroubování pro každé z našich těsnění kroužkových spojů.
Otázka 2: Lze znovu použít těsnění kroužkového spoje?
Odpověď: Obecně platí, že těsnění kroužkového spoje by se nemělo znovu používat. Když je těsnění stlačeno, plasticky se deformuje, aby se přizpůsobilo drážce. Tato deformace je trvalá a těsnění se nevrátí do svého původního tvaru. Opětovné použití těsnění kroužkového spoje může mít za následek netěsnost, protože těsnění podruhé správně netěsní. Průmyslovým standardem je výměna těsnění při každém otevření spoje. Naše továrna doporučuje použít pro každou montáž nové těsnění.
Otázka 3: Jaký je rozdíl mezi oválným a osmihranným kroužkovým těsněním?
Odpověď: Oválné těsnění (typ R) má zaoblený průřez a používá se ve standardních aplikacích. Osmihranné těsnění (typ RX) má plochý průřez, který poskytuje účinnější těsnění při vyšších tlacích. Osmihranné těsnění vyžaduje jiný design drážky než oválné těsnění. Volba mezi těmito dvěma závisí na tlakové třídě a drážce příruby. Náš technický tým vám může pomoci vybrat správný typ pro vaši aplikaci.
Otázka 4: Jak poznám, že mé těsnění kroužkového spoje netěsní?
Odpověď: Mezi známky netěsného těsnění kroužkového kloubu patří viditelná tekutina nebo plyn unikající z kloubu, pokles tlaku v systému a přítomnost syčícího zvuku. Pokud máte podezření na netěsnost, spoj by měl být odtlakován a okamžitě zkontrolován. Těsnění by mělo být vyměněno a drážka příruby by měla být zkontrolována, zda není poškozená. Úniky mohou být nebezpečné, zejména ve vysokotlakém nebo toxickém provozu, proto by se nikdy neměly ignorovat.
Otázka 5: Jaký je správný vzor utahování příruby těsnění kroužkového spoje?
Odpověď: Správný vzor utahování je hvězdicový vzor, kde jsou šrouby utahovány v křížovém pořadí. Šrouby by měly být utaženy v několika krocích, typicky na 30 %, 60 % a 100 % cílového točivého momentu. To zajišťuje, že těsnění je stlačeno rovnoměrně a že příruby zůstanou rovnoběžné. Po počátečním utažení je třeba po 24 hodinách zkontrolovat utahovací moment, aby se kompenzovalo dotvarování a uvolnění. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. poskytujeme podrobné postupy utahování našich těsnění kroužkových spojů.
Předpětí šroubu je síla, která aktivuje těsnicí výkon těsnění kroužkového spoje. Bez dostatečného předpětí se těsnění nemůže deformovat a vytvořit vysokonapěťový kontakt, který je nezbytný pro utěsnění vysokotlakých a vysokoteplotních spojů. Předpětí šroubu musí být pečlivě vypočítáno, aplikováno a kontrolováno, aby bylo zajištěno spolehlivé utěsnění. Materiál těsnění, drážka příruby a postup šroubování hrají roli v těsnícím výkonu. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. má naše továrna odborné znalosti a zkušenosti pro výrobu těsnění kroužkových spojů, která splňují nejnáročnější požadavky. Používáme vysoce kvalitní materiály, přesné obrábění a přísné testování, abychom zajistili, že každé námi vyrobené těsnění bude poskytovat spolehlivý výkon. Poskytujeme také komplexní technickou podporu, která našim zákazníkům pomáhá dosáhnout úspěšného těsnění.
