Na pobřežní ropné plošině v Severním moři funguje vysokotlaké plynové potrubí při 350 barech a 120 °C. Příruby, které spojují části potrubí, jsou utěsněnyTěsnění kroužkových spojůvyrobeno z nerezové oceli SS316L. Tato těsnění musí odolat nejen extrémnímu tlaku a teplotě procesní tekutiny, ale také neúnavnému náporu solné mlhy, vlhkosti a neustálému pohybu moře. Porucha těsnění zde není malou nepříjemností; je to katastrofická událost, která může vést k požáru, explozi, ekologické katastrofě a ztrátě životů. Výběr materiálu těsnění je proto jedním z nejkritičtějších rozhodnutí v offshore strojírenství. SS316L se v těchto prostředích ukázal jako preferovaný materiál pro těsnění kroužkových spojů, protože nabízí jedinečnou kombinaci odolnosti proti korozi, mechanické pevnosti a tepelné stability, které se žádný jiný materiál za srovnatelnou cenu nevyrovná.
Těsnění kroužkových spojů jsou kovová těsnění, která se používají ve vysokotlakých a vysokoteplotních aplikacích. Jsou navrženy tak, aby zapadly do speciálně obrobené drážky na čele příruby a vytvořily těsnění kov na kov, když jsou příruby sešroubovány dohromady. Těsnící účinek závisí na deformaci materiálu těsnění do drážky, čímž se vytvoří těsný a nepropustný spoj. Materiál těsnění určuje jeho schopnost odolávat koroznímu a mechanickému namáhání aplikace. SS316L, nízkouhlíková verze standardní nerezové oceli 316, je zvláště vhodná pro námořní a pobřežní prostředí, protože má vynikající odolnost proti chloridové důlkové a štěrbinové korozi. NaNingbo Kaxite Sealing Materials Co., Ltd., naše továrna vyrábí těsnění kroužkových spojů z SS316L a dalších vysoce výkonných slitin již více než 15 let a zdokonalili jsme výběr materiálů a výrobní procesy tak, aby splňovaly nejnáročnější požadavky offshore průmyslu.
Mořské prostředí je jedním z nejkorozivnějších přirozeně se vyskytujících prostředí na Zemi. Mořská voda obsahuje přibližně 3,5 % rozpuštěných solí, především chloridu sodného, spolu s menším množstvím solí hořčíku, vápníku a draslíku. Tyto soli dělají z mořské vody vynikající elektrolyt, který urychluje elektrochemické korozní procesy. U kovových součástí vytváří kombinace chloridových iontů, rozpuštěného kyslíku a vlhkosti neúprosný útok, který může časem způsobit degradaci i vysoce kvalitních materiálů. V offshore aplikacích jsou výzvy ještě větší. Atmosféra je nasycena solnou mlhou, teploty kolísají mezi tropickým horkem a arktickým chladem a mechanické namáhání je intenzivní. Níže uvedená tabulka shrnuje klíčové problémy s korozí v mořském a pobřežním prostředí.
| Výzva proti korozi | Popis | Dopad na těsnění |
| Chloridová důlková koroze | Lokalizovaný útok chloridovými ionty | Dírky a degradace povrchu |
| Štěrbinová koroze | Útok ve stagnujících oblastech | Degradace na těsnicích plochách |
| Galvanická koroze | Nepodobné kovy v kontaktu | Zrychlená koroze méně ušlechtilého kovu |
| Praskání v důsledku koroze | Koroze při namáhání tahem | Náhlé prasknutí a selhání |
| Eroze Koroze | Vysokorychlostní proudění tekutiny | Mechanické odstranění ochranného oxidu |
Následky koroze v kroužkových těsněních jsou vážné. Zkorodované těsnění může ztratit svou těsnící sílu, což vede k netěsnostem. Prasklé těsnění může katastrofálně selhat. V pobřežní ropné nebo plynárenské plošině může netěsnost těsnění uvolnit hořlavé uhlovodíky, což vytváří riziko požáru nebo výbuchu. V námořním potrubí může únik způsobit kontaminaci životního prostředí. V odsolovacím zařízení může únik ohrozit kvalitu vody. Výběr materiálu odolného proti korozi, jako je SS316L, proto není pouze preferenční kvalitou; je to bezpečnostní imperativ. Naše továrna v Kaxite má rozsáhlé zkušenosti s dodávkami těsnění kroužkových spojů pro námořní a offshore aplikace a chápeme zásadní význam výběru materiálu v těchto prostředích.
Při výběru materiálu pro těsnění kroužkových spojů v mořském a pobřežním prostředí si inženýři musí vybrat z řady možností, včetně uhlíkové oceli, nerezové oceli, duplexní nerezové oceli a exotických slitin, jako jsou Inconel a Monel. Každý materiál má svou vlastní kombinaci odolnosti proti korozi, mechanické pevnosti a nákladů. SS316L je často preferovanou volbou, protože nabízí nejlepší rovnováhu mezi výkonem a cenou pro mnoho námořních aplikací. Abyste pochopili proč, je užitečné porovnat SS316L s jinými běžnými materiály. Níže uvedená tabulka poskytuje srovnání klíčových vlastností těchto materiálů.
| Materiál | Odolnost proti korozi v mořské vodě | Mechanická pevnost | Náklady | Typická aplikace |
| Uhlíková ocel | Špatné (vyžaduje nátěr) | Vysoký | Nízký | Nekritické, suché aplikace |
| SS304 | Střední (důlková tvorba chloridů) | Vysoký | Nízký | Univerzální, mírné prostředí |
| SS316L | Vynikající (odolává tvorbě chloridů) | Vysoký | Střední | Námořní, pobřežní, chemické zpracování |
| Duplexní SS | Vynikající | Velmi vysoká | Vysoký | Vysokotlaký, vysokoteplotní námořní |
| Inconel 625 | Vynikající | Velmi vysoká | Velmi vysoká | Extrémní prostředí, kyselý plyn |
| Monel 400 | Vynikající | Vysoký | Vysoký | Potrubí mořské vody, výměníky tepla |
Klíčovou výhodou SS316L oproti SS304 je obsah molybdenu. SS316L obsahuje 2-3% molybdenu, což výrazně zlepšuje jeho odolnost proti důlkové a štěrbinové korozi v prostředích obsahujících chloridy. SS304, který neobsahuje molybden, je náchylný k důlkové korozi v mořské vodě, zejména ve stojatých oblastech, kde se mohou koncentrovat chloridy. Duplexní nerezová ocel nabízí ještě vyšší pevnost a odolnost proti korozi, je však dražší a obtížněji obrobitelná. Inconel a Monel nabízejí nejvyšší úroveň odolnosti proti korozi, ale jejich cena může být pro mnoho aplikací neúměrná. SS316L nabízí nejlepší kombinaci odolnosti proti korozi, mechanické pevnosti a nákladů pro většinu aplikací těsnění kroužkových spojů na moři a na moři.
„L“ v SS316L znamená „nízkouhlíkové“. Standardní SS316 má maximální obsah uhlíku 0,08 %, zatímco SS316L má maximální obsah uhlíku 0,03 %. Tento rozdíl se může zdát malý, ale má významný dopad na výkon materiálu při svařování a vysokoteplotních aplikacích. Když se austenitické nerezové oceli jako SS316 zahřejí na teploty mezi 425 °C a 815 °C, na hranicích zrn se tvoří sraženiny karbidu chrómu. Tento proces je známý jako senzibilizace. Tvorba karbidů chrómu vyčerpává okolní oblasti chrómu a snižuje jejich odolnost proti korozi. V mořském prostředí jsou citlivé oblasti vysoce náchylné k mezikrystalové korozi. Snížením obsahu uhlíku SS316L minimalizuje tvorbu karbidů chrómu, čímž je odolný vůči senzibilizaci a mezikrystalové korozi.
Nízký obsah uhlíku SS316L také zlepšuje jeho svařitelnost. Když je SS316 svařován, tepelně ovlivněná zóna může být citlivá, pokud je obsah uhlíku příliš vysoký. SS316L lze ve většině aplikací svařovat bez tepelného zpracování po svařování, protože nízký obsah uhlíku zabraňuje senzibilizaci. To je zvláště důležité pro těsnění prstencových spojů, která mohou být vyrobena svařováním nebo obráběním. Níže uvedená tabulka shrnuje klíčové chemické a mechanické vlastnosti SS316L.
| Vlastnictví | Specifikace |
| Uhlík (C) max | 0,03 % |
| Chrom (Cr) | 16–18 % |
| nikl (Ni) | 10–14 % |
| molybden (Mo) | 2–3 % |
| Mangan (Mn) max | 2,0 % |
| Křemík (Si) max | 0,75 % |
| Fosfor (P) max | 0,045 % |
| Síra (S) max | 0,030 % |
| Pevnost v tahu | 485 - 690 MPa |
| Mez kluzu (0,2% offset) | 170 - 310 MPa |
| Prodloužení | 40 % min |
| Tvrdost (Rockwell B) | 95 max |
Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. naše továrna používá pouze certifikovaný materiál SS316L od renomovaných dodavatelů. Ověřujeme chemické složení a mechanické vlastnosti každé šarže materiálu, kterou obdržíme. Na našich hotových těsněních také provádíme testování mezikrystalové koroze, abychom zajistili, že splňují požadavky normy ASTM A262 Practice E. Tato přísná kontrola kvality zajišťuje, že naše těsnění prstencových spojů poskytují spolehlivý výkon v nejnáročnějších námořních a pobřežních prostředích.
Výkon kroužkového těsnění závisí nejen na materiálu, ale také na jeho geometrii. Těsnění je navrženo tak, aby zapadlo do drážky na čele příruby. Když jsou příruby sešroubovány dohromady, těsnění je stlačeno a jeho materiál se deformuje, aby vyplnil drážku a vytvořil těsnění. Tvar těsnění a drážky určuje těsnicí mechanismus. Existuje několik standardních profilů kroužkového těsnění, z nichž každý má své vlastní vlastnosti. Nejběžnější jsou typy R, RX a BX. Typ R je oválný nebo osmihranný kroužek, který se používá ve standardních aplikacích. Typ RX je modifikovaný oválný kroužek, který se používá ve vysokotlakých aplikacích. Typ BX je šestihranný kroužek, který se používá ve vysokotlakých a vysokoteplotních aplikacích. Níže uvedená tabulka shrnuje klíčové charakteristiky těchto profilů.
| Profil | Tvar | Hodnocení tlaku | Typická aplikace |
| R | Oválné nebo osmihranné | Až 10 000 psi | Všeobecný účel, vrty |
| RX | Upravený ovál | Až 15 000 psi | Vyšší tlak, kyselá obsluha |

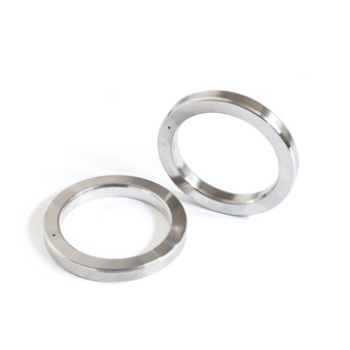

| BX | Šestihranný | Až 20 000 psi | Vysoký tlak, vysoká teplota |
Volba profilu závisí na tlaku, teplotě a povaze utěsněné kapaliny. Typ R je nejběžnější a je vhodný pro širokou škálu aplikací. Typ RX se používá ve vysokotlakých aplikacích a má mírně odlišnou geometrii, která zlepšuje těsnicí výkon. Typ BX se používá v nejnáročnějších aplikacích a je navržen tak, aby poskytoval spolehlivé těsnění při tlacích až 20 000 psi. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. vyrábí naše továrna těsnění kroužkových spojů ve všech těchto profilech v řadě velikostí, aby vyhovovaly standardním specifikacím přírub.
Následující tabulka uvádí klíčové výkonové specifikace pro naše těsnění kroužkových spojů SS316L. Tyto specifikace jsou založeny na standardním testování a jsou poskytovány jako reference pro inženýry a specialisty na nákup.
| Parametr | Specifikace | Testovací standard |
| Materiál | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Tvrdost | ≤ 160 HBW | ASTM E10 |
| Pevnost v tahu | ≥ 485 MPa | ASTM E8 |
| Mez kluzu | ≥ 170 MPa | ASTM E8 |
| Prodloužení | ≥ 40 % | ASTM E8 |
| Mezikrystalová koroze | Přihrávka | ASTM A262 Practice E |
| Maximální provozní teplota | 800 °C (nepřetržitě) | — |
| Maximální provozní tlak | 20 000 psi (v závislosti na profilu) | — |
| Povrchová úprava | Ra 1,6 µm max | — |
| Standardní velikosti | Profily R, RX, BX podle API 6A | API 6A |
V naší továrně vyrábíme kroužková těsnění, která splňují tyto a další specifikace. Můžeme také vyrobit zakázková těsnění pro speciální aplikace. Náš proces kontroly kvality zahrnuje kontrolu rozměrů, certifikaci materiálů a testování výkonu. Ke každé zakázce poskytujeme certifikát o shodě, dokumentující materiálové složení, mechanické vlastnosti a výsledky zkoušek. Tato úroveň dokumentace je nezbytná pro offshore aplikace, kde je kritická sledovatelnost a zajištění kvality.
Otázka 1: Jaký je rozdíl mezi těsněním kroužkových spojů SS316 a SS316L?
Odpověď: Primárním rozdílem je obsah uhlíku. SS316 má maximální obsah uhlíku 0,08 %, zatímco SS316L má maximální obsah uhlíku 0,03 %. Díky nižšímu obsahu uhlíku je SS316L odolný vůči senzibilizaci a mezikrystalové korozi, což je důležité při svařování a vysokoteplotních aplikacích. Pro mořské prostředí a pobřežní prostředí je obecně preferován SS316L kvůli jeho vynikající odolnosti proti korozi.
Otázka 2: Lze těsnění kroužkových spojů SS316L použít v provozu na kyselý plyn?
Odpověď: SS316L se nedoporučuje pro provoz s kyselým plynem (prostředí obsahující H2S), protože je náchylný k praskání sulfidovým napětím. Pro aplikace kyselých plynů je obvykle vyžadován tvrdší materiál, jako je Inconel 625 nebo duplexní nerezová ocel. Výběr materiálu těsnění by měl být založen na specifickém složení a podmínkách procesní tekutiny. Náš technický tým vám může poradit nejlepší materiál pro vaši aplikaci.
Otázka 3: Jaká je maximální teplota, kterou těsnění kroužkových spojů SS316L vydrží?
Odpověď: Těsnění kroužkových spojů SS316L vydrží trvalé provozní teploty až 800 °C. Při teplotách nad 425 °C však může být materiál náchylný k senzibilizaci, pokud není řádně stabilizován. Pro vysokoteplotní aplikace je důležité ověřit, že materiál byl řádně tepelně zpracován a testován na odolnost vůči mezikrystalové korozi. Naše továrna poskytuje certifikaci testování mezikrystalové koroze pro všechna vysokoteplotní těsnění.
Otázka 4: Jak mohu vybrat správný profil těsnění kroužkového spoje pro svou aplikaci?
Odpověď: Výběr profilu závisí na tlaku, teplotě a povaze kapaliny. Typ R je vhodný pro všeobecné aplikace do 10 000 psi. Typ RX se používá pro vyšší tlaky do 15 000 psi. Typ BX se používá pro nejnáročnější aplikace do 20 000 psi. Specifikace příruby také určí požadovaný profil. Náš technický tým vám může pomoci s výběrem správného profilu pro vaši konkrétní aplikaci.
Otázka 5: Jaká dokumentace je dodávána s těsněním kroužkových spojů SS316L?
Odpověď: Ke každé objednávce poskytujeme certifikát o shodě, dokumentující materiálové složení, mechanické vlastnosti a výsledky zkoušek. To zahrnuje chemickou analýzu, výsledky zkoušek tahem, výsledky zkoušek tvrdosti a výsledky zkoušek mezikrystalové koroze. Poskytujeme také protokoly o rozměrové kontrole a certifikát návaznosti materiálu. Tato dokumentace je nezbytná pro zajištění kvality a dodržování předpisů v námořních a pobřežních aplikacích.
Těsnění kroužkových spojů SS316L jsou ideální volbou pro námořní a offshore aplikace, protože nabízejí jedinečnou kombinaci odolnosti proti korozi, mechanické pevnosti a tepelné stability. Obsah molybdenu v SS316L poskytuje vynikající odolnost proti chloridové důlkové a štěrbinové korozi, zatímco nízký obsah uhlíku zabraňuje senzibilizaci a mezikrystalové korozi. Materiál lze obrábět do různých profilů, aby vyhovoval tlakovým a teplotním požadavkům dané aplikace. A může být certifikován pro splnění nejpřísnějších norem kvality. V Ningbo Kaxite Sealing Materials Co., Ltd. má naše továrna odborné znalosti a vybavení pro výrobu těsnění kroužkových spojů SS316L, která splňují nejnáročnější požadavky offshore průmyslu.
Ať už navrhujete novou offshore platformu nebo udržujete stávající, zveme vás, abyste se obrátili na náš technický tým a prodiskutovali vaše požadavky na těsnění. Můžeme poskytnout podrobné specifikace produktu, certifikace materiálů a aplikační podporu. Náš závazek ke kvalitě a spokojenosti zákazníků z nás udělal důvěryhodného partnera pro řešení těsnění po celém světě.
Kontaktujte společnost Ningbo Kaxite Sealing Materials Co., Ltdprodiskutujte své požadavky na kroužkové těsnění a zjistěte, jak mohou naše těsnění SS316L splnit požadavky vašich námořních a pobřežních aplikací.
