V petrochemickém průmyslu může únik jedné příruby vysokotlakého hydrokrakovacího zařízení spustit nouzové odstavení, které stojí až 500 000 USD za den ve ztrátě výroby. V elektrárně si únik páry na vstupní přírubě turbíny může vynutit nucený výpadek, který trvá několik dní. Nejsou to vzácné události. Jsou přímým důsledkem poruch těsnění a představují jeden z nejvýznamnějších zdrojů neplánované údržby a ztrát ve výrobě v těžkém průmyslu. Komponentem v centru této výzvy je těsnění. A mezi těsněními se jedna konstrukce osvědčila jako výjimečně účinná při prevenci těchto nákladných poruch: kroužkové těsnění.
Těsnění kroužkového spoje je kovový těsnicí prvek, který se používá ve vysokotlakých a vysokoteplotních aplikacích, kde je spolehlivost nesporná. Na rozdíl od měkkých těsnění, která při vytváření těsnění spoléhají na stlačitelnost, těsnění kroužkového spoje vytváří těsnění přesným kontaktem kov na kov mezi těsněním a drážkou na čelech přírub. Tato konstrukce poskytuje těsnění, které je odolné proti prasknutí, vysoce odolné vůči tepelným cyklům a schopné odolat tlakům, které by zničily jiné typy těsnění. Výsledkem je dramatické snížení neplánované údržby a ztrát ve výrobě. Tento článek vysvětlí, jak toho kroužkové těsnění dosahuje, a prozkoumá jeho design, materiály, instalaci a výkon v nejnáročnějších průmyslových prostředích. V Ningbo Kaxite Sealing Materials Co., Ltd. naše továrna vyrábíTěsnění kroužkových spojůjiž více než dvě desetiletí a na vlastní kůži jsme viděli, jak může správné těsnění změnit spolehlivost závodu.
Těsnění kroužkového spoje je pevný kovový těsnicí kroužek, který je opracován na přesné rozměry a navržen tak, aby zapadl do odpovídající drážky obrobené do čel přírub. Těsnění má typicky oválný nebo osmihranný průřez a je k dispozici v řadě standardních velikostí definovaných API 6A a ASME B16.20. Když jsou šrouby příruby utaženy, těsnění se stlačí mezi dvě čela drážky. Kov se mírně deformuje a vytváří těsné těsnění s liniovým kontaktem. To se zásadně liší od měkkého těsnění, které spoléhá na stlačitelnost materiálu, aby vyplnil nedokonalosti na povrchu příruby. Těsnění kroužkového spoje spoléhá na přesnou geometrii drážky a těsnění, aby vytvořilo těsnění, které je robustní a spolehlivé.
Klíčovou výhodou kroužkového těsnění je jeho odolnost proti profouknutí. U měkkého těsnění je těsnicí prvek uzavřen mezi čely přírub, ale není mechanicky zajištěn na místě. Pokud vnitřní tlak překročí tlakovou sílu šroubů, těsnění může být vytlačeno ze spoje – jev známý jako prasknutí. Jedná se o katastrofální selhání, které uvolňuje procesní kapalinu a může způsobit zranění nebo smrt. Těsnění kroužkového spoje se nemůže vyfouknout, protože je mechanicky zachyceno v drážce. Drážka funguje jako zadržovací nádoba a těsnění je v ní stlačeno. I když dojde ke ztrátě zatížení šroubu, těsnění zůstává na místě a udržuje těsnění. Toto je kritická bezpečnostní funkce ve vysokotlakých aplikacích.
Níže uvedená tabulka porovnává konstrukční vlastnosti a výkonnostní charakteristiky kroužkových těsnění a měkkých těsnění.
| Funkce | Těsnění kroužkového spoje | Měkké těsnění (plech) |
| Těsnící mechanismus | Linkový kontakt kov na kov | Komprese z měkkého materiálu |
| Odolnost proti profouknutí | Vynikající (mechanicky zachycené) | Špatné (lze vytlačit) |
| Hodnocení tlaku | Až 10 000 psi (690 barů) | Až 1 000 psi (69 barů) |
| Teplotní hodnocení | Až 1000 °C (v závislosti na materiálu) | Až 500°C (v závislosti na materiálu) |
| Znovupoužitelnost | Nedoporučuje se | Nedoporučuje se |
| Typické aplikace | Vrty, potrubí, rafinérie, elektrárny | Obecné průmyslové potrubí, nízkotlaké systémy |

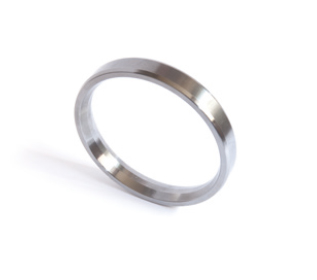

Konstrukce kroužkového těsnění je standardizovaná, aby byla zajištěna zaměnitelnost. Nejběžnější styly jsou typ R (ovál nebo osmihranný), typ RX (pro vyšší tlaky) a typ BX (pro extrémně vysoké tlaky). Každý styl má specifickou geometrii drážky a jmenovitý tlak. NaNingbo Kaxite Sealing Materials Co., Ltd., vyrábíme všechny tři styly v řadě materiálů, abychom splnili požadavky různých aplikací.
Těsnění kov na kov kroužkového těsnění je klíčem k jeho schopnosti zabránit prasknutí a úniku. Když jsou šrouby příruby utaženy, těsnění je stlačeno proti plochám drážky. Počáteční kontakt je liniový kontakt – zakřivený povrch těsnění se setkává s plochým povrchem drážky. S rostoucím zatížením šroubu se kov na kontaktní čáře plasticky deformuje a vytváří širší kontaktní plochu. Tato deformace je omezena na velmi malou oblast a vytváří těsnění, které je těsné a pružné. Těsnění je těsné, protože kontakt kov na kov eliminuje mikroskopické mezery, které by umožňovaly únik tekutiny. Je pružný, protože pružná deformace těsnění a příruby umožňuje spoji přizpůsobit se malým pohybům bez ztráty kontaktu.
Geometrie drážky je rozhodující pro výkon těsnění. Drážka je obrobena do přesného úhlu (typicky 23° pro těsnění typu R) a hloubky. Když je těsnění stlačeno, zaklínění drážky tlačí materiál těsnění do těsného kontaktu s čely drážky. Tím se vytvoří těsnění, které se s rostoucím tlakem stává těsnější. Toto je známé jako tlakově napájené těsnění. Čím vyšší je vnitřní tlak, tím více je těsnění přitlačováno proti plochám drážky a tím těsnější je těsnění. Jedná se o opak měkkého těsnění, které může být vytlačeno ze spoje vysokým tlakem. Níže uvedená tabulka ukazuje vztah mezi vnitřním tlakem a těsnicí silou pro těsnění kroužkového spoje.
| Vnitřní tlak (bar) | Síla těsnění (N/mm) | Kontaktní napětí (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Těsnění napájené tlakem je to, co dělá těsnění kroužkového spoje tak účinným při zabránění prasknutí. I když se zatížení šroubu sníží v důsledku tepelné roztažnosti nebo relaxace, vnitřní tlak nadále posiluje těsnění. Toto je kritická bezpečnostní funkce ve vysokotlakých aplikacích. V naší továrně testujeme každou šarži těsnění kroužkových spojů, abychom ověřili jejich těsnicí výkon pod tlakem. Používáme hydraulické zkušební zařízení, které aplikuje vnitřní tlak na zkušební přírubu a měří míru úniku. Naše těsnění trvale dosahují míry netěsnosti, která je hluboko pod povolenými limity API 6A a ASME B16.20.
Materiál, ze kterého je kroužkové těsnění vyrobeno, určuje jeho schopnost odolávat korozním a tepelným podmínkám aplikace. Těsnění vyrobené ze špatného materiálu předčasně selže, což vede k neplánované údržbě a ztrátě výroby. Nejběžnějšími materiály pro těsnění kroužkových spojů jsou měkké železo, nízkouhlíková ocel, nerezová ocel (304, 316, 321) a exotické slitiny jako Inconel, Monel a Hastelloy. Každý materiál má specifický rozsah teplotní a korozní odolnosti. Výběr materiálu musí být založen na procesní kapalině, provozní teplotě a požadované životnosti.
Měkké železo je nejekonomičtější materiál a je vhodné pro nízkoteplotní nekorozivní aplikace. Pro mírně náročnější aplikace se používá nízkouhlíková ocel. Nerezová ocel 304 a 316 je tahounem průmyslu, nabízí dobrou odolnost proti korozi a pevnost při vysokých teplotách. Nerezová ocel 321 je stabilizována titanem, aby se zabránilo mezikrystalové korozi při vysokých teplotách. Inconel a Monel se používají v nejagresivnějších prostředích, jako jsou prostředí obsahující chloridy nebo vysokoteplotní páru. Níže uvedená tabulka poskytuje vodítko k teplotním a korozním limitům běžných materiálů kroužkových těsnění.
| Materiál | Max. Teplota (°C) | Odolnost proti korozi | Typické aplikace |
| Měkké železo | 400 | Chudý | Nízkotlaké, nekorozivní služby |
| Nízkouhlíková ocel | 500 | Veletrh | Obecné průmyslové potrubí |
| Nerezová ocel 304 | 700 | Dobrý | Většina rafinérských a petrochemických služeb |
| Nerezová ocel 316 | 800 | Velmi dobré | Korozivní prostředí, vysokoteplotní pára |
| Nerezová ocel 321 | 900 | Velmi dobré | Vysokoteplotní aplikace |
| Inconel 625 | 1 000 | Vynikající | Extrémní teplota, vysoce korozivní |
| Monel 400 | 800 | Vynikající | Prostředí obsahující chloridy |
Výběr správného materiálu je zásadním technickým rozhodnutím. Těsnění, které není odolné vůči procesní kapalině, bude korodovat, ztratí svou těsnící schopnost a potenciálně kontaminuje proces. Těsnění, které není dimenzováno pro provozní teplotu, změkne nebo poteče, ztratí své předpětí a umožní únik. V Kaxite úzce spolupracujeme s našimi zákazníky na výběru optimálního materiálu pro každou aplikaci. Udržujeme komplexní databázi materiálové kompatibility a můžeme poskytnout konkrétní doporučení na základě podmínek procesu. Tato služba je jedním ze způsobů, jak pomáháme našim zákazníkům snížit neplánovanou údržbu a ztráty ve výrobě.
Nejodolnější kroužkové těsnění na světě selže, pokud není správně nainstalováno. Instalace je kritickým faktorem spolehlivosti těsnění. Nejčastější chyby při instalaci jsou: opětovné použití těsnění, které již bylo stlačeno, poškození těsnění při manipulaci, nevyčištění drážky a použití nerovnoměrného utahovacího momentu šroubu. Každá z těchto chyb může vést k předčasnému selhání. Správná instalace je systematický proces, který je třeba pečlivě dodržovat.
Prvním krokem je kontrola těsnění a drážky. Těsnění musí být bez vad, jako jsou škrábance, promáčkliny nebo koroze. Drážka musí být čistá, suchá a zbavená všech nečistot nebo starého materiálu těsnění. Jakékoli poškození drážky se přenese na těsnění, což zabrání správnému utěsnění. Druhým krokem je instalace těsnění do drážky. S těsněním je třeba zacházet opatrně, aby nedošlo k poškození. Měl by být umístěn do drážky a zkontrolován, zda je správně usazen. Třetím krokem je vyrovnání přírub. Příruby musí být rovnoběžné a vyrovnané v rámci specifikovaných tolerancí. Nesouosost způsobí nerovnoměrné zatížení těsnění a může vést k netěsnosti.
Čtvrtým krokem je utažení šroubů. To musí být provedeno ve hvězdicovém nebo křížovém vzoru, ve více průchodech, aby bylo zajištěno rovnoměrné zatížení. Konečný utahovací moment šroubu by měl odpovídat specifikacím výrobce příruby. Je nezbytné použít kalibrovaný momentový klíč. Níže uvedená tabulka obsahuje souhrn kroků instalace a klíčové body, které je třeba zkontrolovat.
| Krok | Akce | Kontrola klíče |
| 1 | Zkontrolujte těsnění a drážku | Bez vad, čisté a suché |
| 2 | Namontujte těsnění do drážky | Správně sedí |
| 3 | Vyrovnejte příruby | Paralelní a centrovaný |
| 4 | Utáhněte šrouby ve hvězdicovém vzoru | Vícenásobné přejezdy, rovnoměrný točivý moment |
| 5 | Závěrečná kontrola točivého momentu | Podle specifikace |
V naší továrně poskytujeme podrobné pokyny k instalaci s každým těsněním kroužkového spoje, které dodáváme. Pro naše zákazníky nabízíme také školení o instalaci na místě. Náš technický tým je k dispozici pro pomoc s případnými dotazy ohledně instalace. Dodržováním těchto postupů mohou naši zákazníci zajistit, že jejich kroužková těsnění poskytují dlouhodobou spolehlivost, která je nezbytná pro snížení neplánované údržby a ztrát ve výrobě.
Celkové náklady na vlastnictví (TCO) kroužkového těsnění zahrnují počáteční kupní cenu, náklady na instalaci, náklady na údržbu a náklady na poruchu. Zatímco počáteční nákupní cena kroužkového těsnění je vyšší než u měkkého těsnění, TCO je často nižší, protože těsnění kroužkového spoje vydrží déle a méně často selže. Jedno selhání měkkého těsnění může stát stovky tisíc dolarů ve ztrátě výroby, zatímco těsnění kroužkového spoje může tomuto selhání zabránit. Níže uvedená tabulka poskytuje srovnání TCO těsnění kroužkového spoje a měkkého těsnění za období 10 let.
| Nákladová složka | Těsnění kroužkového spoje | Měkké těsnění |
| Počáteční nákupní cena (za jednotku) | 50 dolarů | 10 dolarů |
| Počet výměn (10 let) | 2 | 6 |
| Celková kupní cena | 100 dolarů | 60 dolarů |
| Montážní práce (10 let) | 200 dolarů | 600 dolarů |
| Náklady na selhání (10 let) | 0 $ | 50 000 dolarů |
| Celkové náklady na vlastnictví | 300 dolarů | 50 660 dolarů |
Tabulka ukazuje, že TCO těsnění kroužkového spoje je výrazně nižší než u měkkého těsnění, a to i přes vyšší počáteční pořizovací cenu. Úspory pocházejí ze sníženého počtu výměn, nižší instalační práce a eliminace nákladů na poruchy. Toto je ekonomický argument pro použití kroužkových těsnění ve vysokotlakých a vysokoteplotních aplikacích. Náklady na jednu poruchu výrazně převyšují náklady na samotné těsnění. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. pomáháme našim zákazníkům vypočítat TCO jejich těsnících řešení. Věříme, že kroužkové těsnění je cenově nejvýhodnější řešení pro náročné aplikace.
Otázka 1: Lze těsnění kroužkového spoje znovu použít poté, co bylo stlačeno?
Odpověď: Ne, těsnění kroužkového spoje by se nemělo znovu používat. Jakmile bylo těsnění stlačeno, prošlo plastickou deformací a ztvrdlo. Opětovné použití nezajistí spolehlivé utěsnění. Těsnění by se mělo vyměnit při každém otevření příruby. Toto je kritický bezpečnostní postup. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. doporučujeme, aby si naši zákazníci vedli dostatečný inventář náhradních těsnění, aby se zajistilo, že nebudou v pokušení těsnění znovu použít v případě nouze.
Otázka 2: Jak mohu vybrat správný materiál pro těsnění kroužkového spoje?
Odpověď: Výběr materiálu závisí na procesní kapalině, provozní teplotě a požadované odolnosti proti korozi. Pro nízkoteplotní nekorozivní aplikace postačuje měkké železo nebo nízkouhlíková ocel. Pro většinu rafinérských a petrochemických aplikací se doporučuje nerezová ocel 304 nebo 316. Pro vysokoteplotní nebo vysoce korozivní aplikace mohou být vyžadovány exotické slitiny, jako je Inconel nebo Monel. Náš technický tým může poskytnout konkrétní doporučení na základě vašich procesních podmínek.
Otázka 3: Jaký je rozdíl mezi těsněním kroužkového spoje typu R, typu RX a typu BX?
Odpověď: Typ R je standardní oválné nebo osmihranné těsnění používané ve většině aplikací. Typ RX má upravenou geometrii, která poskytuje účinnější těsnění při vyšších tlacích. Typ BX je navržen pro extrémně vysoké tlaky a má konstrukci s tlakovou energií. Každý typ má specifickou geometrii drážky a jmenovitý tlak. Naše továrna vyrábí všechny tři typy a můžeme vám pomoci vybrat ten správný pro vaši aplikaci.
Otázka 4: Jak poznám, že je těsnění kroužkového spoje poškozeno?
Odpověď: Poškozené těsnění kroužkového spoje může mít viditelné škrábance, promáčkliny nebo korozi. Může být také nekruhově deformovaný nebo mít zploštělý průřez. Pokud je přítomen některý z těchto příznaků, těsnění by se nemělo používat. I malá vada může zabránit správnému utěsnění těsnění. Před montáží vždy pečlivě zkontrolujte těsnění.
Otázka 5: Jaký je maximální jmenovitý tlak kroužkového těsnění?
Odpověď: Maximální jmenovitý tlak kroužkového těsnění závisí na typu a materiálu. Těsnění typu R jsou obvykle dimenzována na 5 000 psi (345 bar). Těsnění typu RX jsou dimenzována na 10 000 psi (690 bar). Těsnění typu BX jsou dimenzována na 15 000 psi (1 034 bar) nebo vyšší. Skutečný jmenovitý tlak také závisí na jmenovité hodnotě příruby a zatížení šroubu. Naše továrna může poskytnout specifické tlaky pro každý typ těsnění a materiál.
Těsnění prstencového spoje je kritickou součástí ve snaze snížit neplánovanou údržbu a výrobní ztráty ve vysokotlakých průmyslových systémech. Jeho těsnění kov na kov, tlakově poháněná konstrukce a odolnost proti profouknutí z něj činí nejspolehlivější řešení těsnění pro náročné aplikace. Výběrem správného materiálu, správnou instalací těsnění a dodržováním programu preventivní údržby mohou provozovatelé zařízení prakticky eliminovat poruchy související s těsněním. Výsledkem je vyšší doba provozuschopnosti, nižší náklady na údržbu a bezpečnější pracovní prostředí.
Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. naše továrna vyrábí těsnění kroužkových spojů již více než dvě desetiletí. Nabízíme kompletní řadu standardních i zakázkových těsnění z různých materiálů. Náš technický tým je k dispozici, aby vám pomohl s výběrem materiálu, školením instalace a analýzou poruch. Zavázali jsme se pomáhat našim zákazníkům dosáhnout nejvyšší úrovně spolehlivosti a bezpečnosti při jejich provozu.
Kontaktujte společnost Ningbo Kaxite Sealing Materials Co., Ltdse dozvíte více o našich kroužkových těsněních a o tom, jak mohou snížit vaši neplánovanou údržbu a výrobní ztráty.
