V rozsáhlém a rozmanitém prostředí průmyslového těsnění jen málo výrobků prokázalo trvalou sílu kroužkového těsnění z měkkého železa. Zatímco se v průběhu desetiletí objevily exotické slitiny, pokročilé polymery a kompozitní materiály, těsnění spojů z měkkého železného kroužku zůstává řešením pro inženýry a odborníky na údržbu v bezpočtu průmyslových odvětví. Jeho pokračující popularita není záležitostí setrvačnosti nebo nedostatku inovací; je důkazem jedinečné kombinace vlastností, díky kterým je mimořádně vhodný pro širokou škálu obecných průmyslových aplikací.

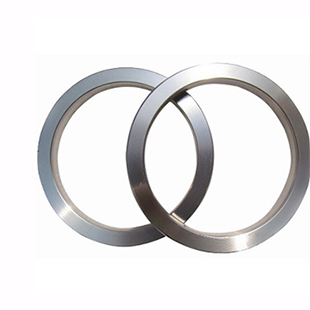

Trvalá přitažlivost kroužkového těsnění z měkkého železa spočívá v jeho jednoduchosti a účinnosti. TheTěsnění kroužkového spojeje kovový těsnicí prvek, typicky osmihranného nebo oválného průřezu, určený pro použití v přírubových spojích s odpovídajícími drážkami. Při stlačení se těsnění z měkkého železného kroužku plasticky deformuje a vytváří těsné těsnění kov na kov. Tento design se osvědčil během více než století používání v parních, vodních, plynových a ropných službách. Jeho popularita je založena na spolehlivosti, všestrannosti a hospodárnosti. Tento článek poskytuje komplexní technickou analýzu těsnění spoje z měkkého železného kroužku, zkoumá jeho materiálové vlastnosti, těsnicí mechanismy, rozsah použití a důvody, proč zůstává preferovanou volbou pro inženýry v obecném průmyslovém prostředí. Probereme také konkrétní technické parametry, které definují jeho výkon, a výběrová kritéria, která zajistí jeho efektivní aplikaci.
Abychom pochopili, proč je těsnění spoje z měkkého železného kroužku stále oblíbené, musíme nejprve porozumět jeho základní konstrukci a principu těsnění. Těsnění kroužkového spoje je precizně obrobený kovový těsnicí prvek, typicky s osmihranným nebo oválným průřezem. Používá se ve spojení s přírubami, které mají odpovídající drážku, známou jako prstencová příruba (RTJ příruba). Konstrukce je standardizována podle ASME B16.20 a API 6A, které definují rozměry, materiály a požadavky na testování kroužkových těsnění.
Těsnící mechanismus Ring Joint Gasket je založen na principu plastické deformace. Když jsou šrouby příruby utaženy, těsnění se vtlačí do drážky příruby. Měkký železný materiál, který je relativně měkký a tažný, se plasticky deformuje a teče, aby vyplnil malé nepravidelnosti v površích drážek. Tato deformace vytváří vysoce účinné těsnění kov na kov, přičemž materiál těsnění odpovídá profilu drážky. Výsledné těsnění je schopné odolat vysokým tlakům a teplotám. Klíčová je měkkost železného materiálu, která umožňuje jeho deformaci bez praskání, a tvrdost materiálu příruby, která poskytuje tuhou protiplochu, na kterou je těsnění přitlačováno.
Konstrukce kroužkového těsnění nabízí několik základních výhod. Za prvé, těsnění kov na kov poskytuje velmi nízkou míru úniku, takže je vhodné pro aplikace, kde je únik nepřijatelný. Za druhé, konstrukce je vysoce odolná proti vyfouknutí, protože těsnění je mechanicky zajištěno v drážce. Za třetí, konstrukce je relativně jednoduchá na instalaci a údržbu, se standardními hodnotami točivého momentu pro utahování šroubů. Geometrie těsnění, ať už osmihranného nebo oválného, ovlivňuje rozložení těsnicího tlaku. Osmihranný design poskytuje pozitivnější těsnicí linii, zatímco oválný design se často používá ve starších nebo nízkotlakých aplikacích. NaNingbo Kaxite Sealing Materials Co., Ltd.,vyrábíme těsnění kroužkových spojů v osmihranném i oválném provedení s použitím vysoce kvalitních materiálů z měkkého železa, které zajišťují spolehlivý těsnicí výkon v různých průmyslových aplikacích.
Následující tabulka shrnuje klíčové konstrukční vlastnosti a principy těsnění RTJ těsnění z měkkého železa.
| Funkce | Popis | Prospěch |
| Tvar těsnění | Osmihranný nebo oválný průřez | Poskytuje definovanou těsnicí linii; zlepšuje koncentraci těsnící síly |
| Materiál těsnění | Soft Iron (Nízkouhlíková ocel, 0,05-0,15 % C) | Umožňuje plastickou deformaci vyplnit nerovnosti povrchu; poskytuje vysokou účinnost těsnění |
| Těsnící mechanismus | Kontakt kov na kov prostřednictvím plastické deformace | Vytváří nepropustné těsnění, odolné proti profouknutí |
| Přírubová drážka | Standardní drážka pro kroužkový spoj (ASME B16.20) | Zajišťuje kompatibilitu se standardními RTJ přírubami |
| Zatížení šroubu | Aplikuje se přes přírubové šrouby ke stlačení těsnění | Vytváří těsnící sílu; usnadňuje deformaci a těsnění |
Jednoduchost konstrukce kroužkového těsnění v kombinaci s jeho robustní těsnící schopností z něj činí spolehlivou volbu po celá desetiletí. Jeho další používání je důkazem účinnosti tohoto technického řešení, které bylo vylepšováno léty praktického používání. Měkký železný materiál se svými specifickými materiálovými vlastnostmi je základem tohoto úspěchu.
Vlastnosti materiálu měkkého železa jsou klíčem k jeho účinnosti jako materiálu kroužkového těsnění. Termín "měkké železo" v tomto kontextu odkazuje na nízkouhlíkovou ocel, typicky s obsahem uhlíku 0,05 % až 0,15 %. Tento nízký obsah uhlíku dává materiálu charakteristickou měkkost a tažnost. Specifickými vlastnostmi, díky kterým je vhodný pro kroužková těsnění, je jeho nízká tvrdost, vysoká tažnost, střední pevnost v tahu a dobrá odolnost proti korozi.
Měkké železo je charakteristické svou nízkou tvrdostí, typicky v rozmezí 90-120 na Brinellově stupnici tvrdosti (HB). Tato měkkost umožňuje, aby se těsnění plasticky deformovalo pod aplikovaným zatížením šroubu, což mu umožňuje přizpůsobit se povrchu drážky příruby a vytvořit nepropustné těsnění. Tažnost materiálu zajišťuje, že se bude deformovat bez praskání nebo lámání. Pevnost v tahu měkkého železa je střední, typicky v rozmezí od 350 do 450 MPa. To poskytuje dostatečnou pevnost, aby odolalo vytlačovacím silám, které mohou nastat během vysokotlakého provozu. Jeho odolnost proti korozi je obecně dostatečná pro většinu průmyslových kapalin, i když není vhodná pro vysoce korozivní prostředí.
V kontextu kroužkových těsnění jsou specifické vlastnosti materiálu definovány normami, jako je ASME B16.20. Norma specifikuje přijatelné složení a tvrdost pro těsnění z měkkého železa, což zajišťuje, že materiál je konzistentní a spolehlivý. Materiál musí být bez vad, jako jsou laminace, praskliny nebo vměstky, které by mohly ohrozit těsnění. V Kaxite pečlivě odebíráme a kontrolujeme naše měkké železné materiály, abychom zajistili, že splňují přísné požadavky těchto norem. Naše procesy kontroly kvality zahrnují zkoušky tvrdosti, zkoušky tahem a vizuální kontrolu, abychom ověřili, že materiál je vhodný pro zamýšlenou aplikaci.
Následující tabulka shrnuje klíčové materiálové vlastnosti měkkého železa používaného v kroužkových těsněních.
| Vlastnictví | Typická hodnota | Význam |
| Obsah uhlíku | 0,05 – 0,15 % | Určuje měkkost a tažnost |
| Tvrdost (Brinell HB) | 90–120 | Umožňuje plastickou deformaci; zajišťuje těsnost |
| Mez kluzu | 200 - 280 MPa | Minimální napětí potřebné pro deformaci |
| Pevnost v tahu | 350 - 450 MPa | Odolává vytlačování a zachovává strukturální integritu |
| Prodloužení | 25–35 % | Označuje tažnost; schopnost deformace bez praskání |
| Odolnost proti korozi | Mírný | Vhodné pro všeobecné průmyslové aplikace |
Volba měkkého železa jako materiálu těsnění je záměrnou inženýrskou volbou. Jeho kombinace vlastností – měkkost, tažnost a střední pevnost – z něj činí účinný těsnicí materiál pro širokou škálu obecných průmyslových aplikací. Schopnost materiálu přizpůsobit se povrchu drážky je zásadní pro jeho účinnost a jeho odolnost vůči vytlačování zajišťuje, že těsnění zůstane pod tlakem neporušené. Tato rovnováha vlastností se osvědčila během mnoha desetiletí používání, což z ní činí spolehlivou a důvěryhodnou volbu.
Výkon kroužkových těsnění z měkkého železa v obecných průmyslových aplikacích se vyznačuje několika klíčovými vlastnostmi. Patří mezi ně spolehlivost těsnění, odolnost vůči tlaku a teplotě, snadná instalace a kompatibilita s širokou škálou kapalin. Tyto výkonnostní charakteristiky jsou hlavními důvody, proč je těsnění stále oblíbené mezi inženýry a odborníky na údržbu.
Spolehlivost těsnění je pravděpodobně nejdůležitější výkonnostní charakteristikou. Schopnost těsnění z měkkého železa se plasticky deformovat a přizpůsobit se drážce příruby vytváří vysoce účinné těsnění. Toto těsnění je odolné proti profouknutí, dokonce i za podmínek vysokého tlaku, a je schopné udržet nízkou míru úniku po dlouhou dobu. Těsnění kov na kov je také robustní a odolné proti únavě, takže je vhodné pro aplikace s tepelným cyklem. Samotný materiál z měkkého železa je odolný vůči chemickému napadení mnoha běžných průmyslových kapalin.
Další klíčovou výkonnostní charakteristikou je její odolnost vůči tlaku a teplotě. Měkká železná kroužková těsnění lze použít při tlacích až 2500 psi a teplotách až 550 °C (1000 °F), v závislosti na aplikaci. Tento široký provozní rozsah je činí vhodnými pro široké spektrum průmyslových služeb. Pevnost materiálu a odolnost proti tečení jsou rozhodující pro udržení těsnění při zvýšených teplotách a tlacích. Schopnost těsnění zachovat si integritu za těchto podmínek je zásadní pro dlouhodobou spolehlivost.
Snadná instalace je dalším faktorem, který přispívá k jeho popularitě. Těsnění kroužkového spoje se instaluje poměrně jednoduše, se standardními hodnotami utahovacího momentu pro utahování šroubů. Těsnění se vloží do drážky příruby a šrouby se utáhnou předepsaným momentem. Proces instalace je přímočarý a nevyžaduje speciální nástroje nebo dovednosti. Tato snadná instalace snižuje pracovní dobu a možnost chyb při instalaci.
Další klíčovou výhodou je kompatibilita se širokou škálou kapalin. Měkká žehlička je kompatibilní se širokým spektrem průmyslových kapalin, včetně páry, vody, oleje, zemního plynu a mnoha chemikálií. Tato všestrannost z něj činí praktickou volbu pro mnoho aplikací, protože jej lze použít v různých službách, aniž by byly vyžadovány různé materiály těsnění. To je zvláště výhodné pro závody s více službami a omezeným skladováním různých typů těsnění.
Následující tabulka shrnuje klíčové výkonnostní charakteristiky kroužkových těsnění z měkkého železa.
| Výkonová charakteristika | Popis | Přínos průmyslové aplikace |
| Spolehlivost těsnění | Plastická deformace vytváří účinné těsnění kov na kov | Nízká netěsnost, spolehlivé těsnění |
| Odolnost vůči tlaku | Schopné utěsnit při tlacích až 2500 psi | Vhodné pro vysokotlaké aplikace |
| Teplotní odolnost | Schopné utěsnit při teplotách do 550 °C | Vhodné pro vysokoteplotní aplikace |
| Snadná instalace | Jednoduchá instalace se standardními hodnotami točivého momentu | Snižuje pracovní dobu a potenciální chyby |
| Kompatibilita s kapalinami | Kompatibilní se širokou škálou průmyslových kapalin | Všestranné a praktické pro mnoho aplikací |
| Trvanlivost | Odolné proti únavě a tepelnému cyklování | Dlouhá životnost a snížená údržba |
Tyto výkonnostní charakteristiky v kombinaci s jeho nákladovou efektivitou činí těsnění kroužkového spoje z měkkého železa oblíbenou volbou pro všeobecné průmyslové použití. Jeho spolehlivost a všestrannost zajišťují, že zůstane důvěryhodným řešením pro aplikace těsnění v dohledné budoucnosti.
Těsnění kroužkového spoje z měkkého železa se používá v široké řadě obecných průmyslových aplikací v mnoha různých průmyslových odvětvích. Jeho všestrannost je klíčovým faktorem jeho trvalé popularity. Těsnění se běžně vyskytuje v ropném a plynárenském průmyslu, kde se používá ve ventilech, přírubách a potrubních systémech. Používá se také v petrochemickém průmyslu, v rafinériích a v chemických závodech. V energetickém průmyslu se používá v parních systémech, kotlích a turbínách. Těsnění se také používá v průmyslu vody a čištění odpadních vod, stejně jako v těžebním a stavebním sektoru. Jeho schopnost poskytovat spolehlivé těsnění v široké škále služeb je hlavní výhodou.
V sektoru ropy a zemního plynu se těsnění kroužkového kloubu z měkkého železa často používá v zařízeních ústí vrtu, vánočních stromcích a potrubí. Díky své schopnosti odolávat vysokým tlakům a teplotám je vhodný pro tyto náročné aplikace. V petrochemickém průmyslu se používá v přírubových spojích ve zpracovatelských závodech, kde musí těsnit proti širokému spektru chemikálií a procesních kapalin. Jeho všestrannost znamená, že jej lze použít s různými materiály přírub a konstrukcí přírub.
V průmyslu výroby energie se těsnění kroužkového spoje z měkkého železa používá ve vysokoteplotních parních systémech, kde je jeho schopnost odolávat tepelným cyklům kritická. Používá se také v systémech chladicí vody a dalších pomocných službách. Jeho spolehlivost a dlouhá životnost z něj činí nákladově efektivní řešení pro tyto náročné aplikace. V průmyslu vody a odpadních vod se těsnění používá v potrubích a čistírnách, kde je cenná jeho odolnost proti korozi a snadná instalace.
Následující tabulka uvádí příklady konkrétních aplikací kroužkových těsnění z měkkého železa v různých průmyslových odvětvích.
| Průmysl | Typické aplikace | Proč je vhodné Soft Iron RTJ |
| Ropa a plyn | Zařízení vrtu, ventily, potrubí, příruby | Vysoká tlaková a teplotní odolnost, spolehlivé těsnění |
| Petrochemický | Procesní zařízení, reaktory, výměníky tepla | Všestrannost v chemické odolnosti, schopnost vysokého tlaku |
| Výroba energie | Parní systémy, kotle, turbíny, chladicí systémy | Schopnost vysoké teploty, odolnost proti tepelnému cyklování |
| Voda a odpadní voda | Potrubí, čistírny, čerpací stanice | Odolnost proti korozi, snadná instalace |
| Těžba a stavebnictví | Kalová potrubí, příruby zařízení | Trvanlivost, hospodárnost |
Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. vyrábíme těsnění kroužkových spojů z měkkého železa pro širokou škálu průmyslových odvětví. Naše továrna je vybavena přesným obráběcím a kontrolním zařízením, aby bylo zajištěno, že naše kroužková těsnění splňují nejvyšší standardy kvality. Chápeme, že každé odvětví má své vlastní specifické požadavky, a nabízíme řadu kroužkových těsnění, která tyto potřeby splňují. Náš závazek kvality a spolehlivosti z nás udělal důvěryhodného dodavatele mnoha předních průmyslových společností. Široké používání kroužkových těsnění z měkkého železa v těchto různých průmyslových odvětvích je důkazem jejich osvědčeného výkonu a spolehlivosti.
Technické specifikace a kvalitativní parametry kroužkových těsnění z měkkého železa jsou definovány několika mezinárodními normami. Nejdůležitější z nich je ASME B16.20, která pokrývá kovová těsnění pro příruby potrubí. Tato norma specifikuje rozměry, materiály a požadavky na testování kroužkových těsnění. Dodržování této normy je zásadní pro zajištění, že těsnění je kompatibilní s přírubou a poskytuje požadovaný těsnicí výkon. Mezi další relevantní normy patří API 6A (pro zařízení ústí vrtu) a DIN 2696 (evropská norma).
Mezi klíčové technické specifikace kroužkového těsnění z měkkého železa patří rozměry těsnění, tvrdost, povrchová úprava a materiálové složení. Rozměry těsnění jsou definovány velikostí příruby, tlakovou třídou a stylem těsnění (osmihranné nebo oválné). Rozměry jsou přesně kontrolovány, aby bylo zajištěno správné usazení v drážce příruby. Tvrdost těsnění z měkkého železa musí být ve stanoveném rozsahu, aby byla zajištěna správná deformace a těsnění. Povrchová úprava těsnění je také kritická pro utěsnění, protože musí být dostatečně hladká, aby poskytovala dobré utěsnění, ale s kontrolovanou drsností pro usnadnění počátečního usazení.
Následující tabulka shrnuje klíčové technické specifikace a kvalitativní parametry pro typické těsnění kroužkového spoje z měkkého železa.
| Parametr | Specifikace | Kritéria přijetí |
| Norma | ASME B16.20 | Shoda se standardními rozměry a materiály |
| Styl těsnění | Osmihranné nebo oválné | Specifikováno konstrukcí a aplikací příruby |
| Materiál | Měkké železo (nízkouhlíková ocel) | Obsah uhlíku 0,05-0,15 %. |
| Tvrdost (Brinell HB) | 90-120 HB | Zajišťuje správnou deformaci a utěsnění |
| Povrchová úprava (Ra) | 1,6-3,2 μm | Poskytuje konzistentní těsnící povrch |
| Rozměry těsnění | Podle ASME B16.20 | Přesné rozměry zajišťují správné usazení v drážce příruby |
| Vizuální kontrola | Žádné vady (praskliny, laminace, inkluze) | Zajišťuje celistvost materiálu |
| Osvědčení o shodě | Dodáváno s každou objednávkou | Dokumentuje shodu se specifikacemi a standardy kvality |
Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. pečlivě kontrolujeme naše těsnění kroužkových spojů z měkkého železa, abychom se ujistili, že splňují tyto specifikace. Náš proces kontroly kvality zahrnuje ověřování materiálu, testování tvrdosti, kontrolu rozměrů a vizuální kontrolu. Ke každé objednávce poskytujeme také certifikát o shodě, dokládající kvalitu těsnění. Tento závazek kvality zajišťuje, že naše kroužková těsnění spolehlivě fungují v nejnáročnějších průmyslových aplikacích.
Otázka 1: Jaký je rozdíl mezi osmihrannými a oválnými kroužkovými těsněními?
Odpověď: Primární rozdíl mezi osmihrannými a oválnými kroužkovými těsněními je tvar průřezu. Osmihranné těsnění má plochý horní a spodní povrch se zkosenými stranami, zatímco oválné těsnění má zaoblený průřez. Osmihranná konstrukce poskytuje pozitivnější těsnicí linii a vyžaduje nižší zatížení šroubů pro těsnění, zatímco oválná konstrukce se často používá ve starších aplikacích nebo aplikacích s nižším tlakem. Obě provedení jsou definována ASME B16.20 a běžně se používají v průmyslových aplikacích. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. vyrábíme oba typy těsnění kroužkových spojů, abychom splnili specifické požadavky našich zákazníků.
Otázka 2: Jaký je teplotní a tlakový rozsah pro těsnění spojů z měkkého železa?
Odpověď: Těsnění kroužkových spojů z měkkého železa lze použít při teplotách až 550°C (1000°F) a tlacích až 2500 psi, v závislosti na konkrétní aplikaci a konstrukci příruby. Teplotní a tlakové limity jsou definovány průmyslovými standardy jako ASME B16.5 a B16.34. Skutečné limity závisí na použitém materiálu a provedení příruby. Pro aplikace vyžadující vyšší teploty nebo tlaky mohou být vhodnější jiné materiály, jako je nerezová ocel nebo slitiny.
Otázka 3: Jsou kroužková těsnění z měkkého železa vhodná pro použití v korozivním prostředí?
Odpověď: Těsnění kroužkových spojů z měkkého železa se nedoporučují pro vysoce korozivní prostředí, protože materiál je náchylný ke korozi. Pro aplikace zahrnující korozivní chemikálie, kyselé nebo alkalické roztoky nebo slanou vodu je preferován materiál odolnější proti korozi, jako je nerezová ocel, Inconel nebo Monel. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. nabízíme těsnění kroužkových spojů v řadě materiálů, které vyhovují různým aplikacím.
Otázka 4: Jak určím správnou velikost těsnění kroužkového spoje pro mou přírubu?
Odpověď: Správná velikost kroužkového těsnění je určena velikostí příruby a tlakovou třídou, jak je definováno v ASME B16.5 nebo jiných příslušných normách. Velikost těsnění je typicky identifikována jmenovitou velikostí potrubí (NPS) a tlakovou třídou (např. třída 150, 300, 600 atd.). Těsnění musí také odpovídat velikosti a tvaru drážky příruby. Doporučený způsob, jak určit správnou velikost, je nahlédnutí do příslušné normy nebo specifikací výrobce příruby.
Otázka 5: Jaká je očekávaná životnost těsnění spoje s měkkým železným kroužkem?
Odpověď: Očekávaná životnost kroužkového těsnění z měkkého železa závisí na podmínkách aplikace, včetně teploty, tlaku a korozivní povahy kapaliny. Za normálních provozních podmínek a při správné instalaci může těsnění z měkkého železného kroužku poskytovat spolehlivou službu po mnoho let, přičemž často překračuje životnost samotného zařízení. Životnost těsnění je obvykle omezena účinky tepelného cyklování a koroze, ale při správné údržbě a pravidelné kontrole lze těsnění používat po delší dobu.
Těsnění kroužkového spoje z měkkého železa je i nadále oblíbenou volbou pro obecné průmyslové použití, protože nabízí jedinečnou kombinaci spolehlivosti těsnění, všestrannosti a hospodárnosti. Jeho jednoduchý, ale účinný design, založený na plastické deformaci materiálu měkkého železa, vytváří spolehlivé těsnění kov na kov, které odolá vysokým tlakům a teplotám. Díky kompatibilitě se širokou škálou průmyslových kapalin a snadné instalaci je praktickou volbou pro mnoho aplikací. Jeho prokázaná spolehlivost spolehlivého výkonu z něj udělala důvěryhodné řešení v ropném a plynárenském, petrochemickém, energetickém průmyslu, úpravě vody a dalších průmyslových odvětvích.
Technické specifikace a kvalitativní parametry definované průmyslovými standardy zajišťují konzistenci a spolehlivost kroužkových těsnění z měkkého železa. Dodržováním těchto norem a udržováním přísné kontroly kvality výrobci jako Ningbo Kaxite Sealing Materials Co., Ltd. zajišťují, že jejich těsnění splňují nejvyšší úroveň výkonu a bezpečnosti. Trvalá popularita těsnění kroužkového spoje z měkkého železa je důkazem jeho spolehlivosti a účinnosti a bude i nadále cenným těsnícím řešením v nadcházejících letech.
Kontaktujte společnost Ningbo Kaxite Sealing Materials Co., Ltdprodiskutujte své požadavky na těsnění kroužkových spojů a zjistěte, jak mohou naše produkty zajistit spolehlivé těsnění pro vaše průmyslové aplikace.
