Projděte si jakékoli zařízení na zpracování chemikálií a najdete složitou síť potrubí, nádob a výměníků tepla, které jsou všechny spojeny přírubovými spoji. Tato spojení jsou potenciálními slabými místy a spoléhají na skromnou, ale kritickou součást: těsnění. Po celá desetiletí byla průmyslovým standardem často spirálově vinutá těsnění nebo dokonce jednoduché neazbestové plechové materiály. K zásadnímu posunu však dochází.Vlnitá kovová těsnění(CMG) se rychle stávají standardem pro kritické aplikace těsnění, a to z dobrého důvodu. Nabízejí jedinečnou kombinaci pružnosti, teplotní odolnosti a spolehlivosti těsnění, která je nesrovnatelná s mnoha tradičními alternativami. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. je naše továrna v popředí této revoluce a vyrábí vysoce výkonná vlnitá kovová těsnění, která řeší nejnáročnější problémy těsnění v chemických závodech, rafineriích a petrochemických zařízeních po celém světě.
Rostoucí preference vlnitých kovových těsnění není jen trend; je logickou reakcí na zvyšující se nároky moderního chemického zpracování. Závody pracují při vyšších tlacích a teplotách, aby se zvýšila účinnost. Zacházejí s agresivnějšími a toxickými médii, kde úniky nejsou jen nákladné, ale mohou být i katastrofální. Environmentální a bezpečnostní předpisy se zpřísňují a vyžadují prakticky nulové emise. V této náročné krajině vyniká vlnité kovové těsnění. Jeho jedinečný vlnitý profil poskytuje výjimečné odpružení a pružnost, čímž kompenzuje nevyhnutelné tepelné a tlakové výkyvy procesu. Tato odolnost zajišťuje dlouhodobé těsné utěsnění, snižuje fugitivní emise a eliminuje potřebu neustálého dotahování. V tomto článku prozkoumáme technické principy, materiálové vědy a praktické aplikace, díky kterým jsou vlnitá kovová těsnění preferovanou volbou pro chemický průmysl, a poskytneme podrobný technický pohled na specifikace a osvědčené postupy pro jejich použití.
Ve světě chemického zpracování je „ustálený stav“ mýtus. Provoz v reálném světě je charakterizován tepelnou roztažností a kontrakcí, tlakovými rázy a vibracemi. Tato cyklická namáhání jsou hlavním nepřítelem spolehlivého přírubového těsnění. Tradiční plochá těsnění, jako jsou neazbestové plechy, mohou při počátečním zatížení šroubem trvat trvalou „sadu“. To znamená, že časem ztrácejí svou pružnost a elasticitu. Když příruba prochází tepelným cyklem, expanze může těsnění dále stlačit, a když se ochladí, těsnění nemůže odskočit zpět, aby udrželo adekvátní těsnicí tlak. Tato ztráta zatížení šroubu vede k netěsnostem. Vlnité kovové těsnění je zásadně odlišné. Jeho jádro je tenký, vlnitý kovový profil, který funguje jako řada pružin. Při stlačení se plasticky neporuší stejným způsobem; zachovává si významnou elastickou energii.

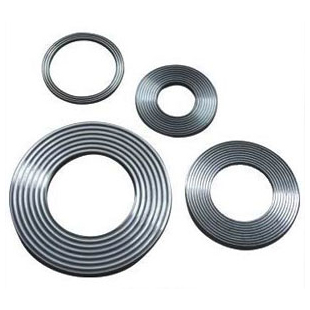

Chcete-li si to představit, představte si rozdíl mezi plochým listem lepenky a krabicí z vlnité lepenky. Plochý list se snadno skládá a mačká a ztrácí svou pevnost. Krabice z vlnité lepenky je však pevná a může se odpružit. Stejný princip platí pro těsnění. Vlnitý profil v našich vlnitých kovových těsněních poskytuje vysoký stupeň flexibility a zotavení. Nedávná studie předního evropského těsnícího institutu měřila "creep relaxaci" různých typů těsnění. Creep relaxace je ztráta napětí na šroubu v průběhu času. Po 1 000 hodinách při 300 °C ztratilo standardní těsnění ze stlačeného vlákna více než 60 % původního napětí. Pružné grafitové těsnění ztratilo asi 35 %. Na druhou stranu naše vlnitá kovová těsnění ztratila méně než 15 % původního napětí. Toto výjimečné zachování zatížení šroubů znamená, že příruba zůstane utěsněná déle, i když systém prochází náročnými tepelnými a tlakovými cykly.
Tato odolnost není jen o těsnění; jde také o bezpečnost a náklady. V mnoha procesech může být detekce malého úniku obtížná a vyžaduje drahé vybavení pro detekci plynu. Když je detekována netěsnost, zařízení se často musí vypnout, aby se dotáhlo nebo vyměnilo těsnění. U chemického závodu může odstávka stát desítky tisíc dolarů za hodinu ztráty výroby. Díky dlouhodobému zachování těsnění snižují vlnitá kovová těsnění frekvenci těchto nákladných a rušivých zásahů. Charakteristika vlnitého jádra "odpružení zpět" zajišťuje, že těsnění se může přizpůsobit rozdílnému pohybu mezi přírubami, chrání těsnění a zabraňuje fugitivním emisím. Tato spolehlivost je hlavním důvodem, proč manažeři údržby stále více specifikují vlnitá kovová těsnění pro své nejkritičtější a nejnáročnější aplikace.
Jedním z nejnáročnějších scénářů těsnění při chemickém zpracování je nízkotlaká příruba o velkém průměru. Vzpomeňte si na průlez akumulační nádrže, potrubí o velkém průměru nebo kryt výměníku tepla. Tyto příruby je často obtížné utěsnit, protože mají velmi velký povrch, ale lze použít pouze omezené množství síly šroubu, aniž by došlo k deformaci příruby samotné. Kromě toho jsou čela přírub v těchto aplikacích často poškozená, prohlubně nebo špatně zarovnaná kvůli předchozím změnám těsnění nebo jednoduše kvůli velikosti konstrukce. Tradiční ploché těsnění vyžaduje velmi vysoký povrchový tlak k vytvoření těsnění, ale na velké přírubě je dosažení tohoto rovnoměrného tlaku téměř nemožné.
Zde se projevuje genialita designu vlnitého kovového těsnění. Jeho vlnitý vzor vytváří řadu vysoce koncentrovaných těsnících linií. Místo toho, aby vyžadoval vysoký průměrný tlak přes celou plochu těsnění, soustředí dostupné zatížení šroubu na tyto úzké kontaktní zóny. To znamená, že vlnité kovové těsnění může dosáhnout nepropustného těsnění i při relativně nízkém zatížení šroubů. Další kritickou výhodou je schopnost přizpůsobit se nerovnostem povrchu. Vlnité jádro funguje jako pružná membrána, která se může stlačit a přizpůsobit se povrchovým nedokonalostem, což je nezbytné při utěsnění velkých, někdy zkroucených přírub. Standardní plochá těsnění jednoduše nemohou překlenout tyto mezery a nedokonalosti bez rozsáhlé opravy čela příruby, což je nákladný a časově náročný proces.
Tato výkonnostní výhoda se přímo promítá do úspor nákladů v reálném světě. Pokud v minulosti unikala nádrž o velkém průměru, řešením bylo často izolovat nádrž, vypustit ji a nechat svářečem opravit čelo příruby nebo použít vlastní obráběcí proces. To si často vyžádalo týdny příprav a značné náklady. S vlnitými kovovými těsněními je mnoho z těchto problémů vyřešeno na úrovni těsnění. Naše továrna,Ningbo Kaxite Sealing Materials Co., Ltd., vyrábí vlnitá kovová těsnění ve velikostech až několik metrů v průměru, pro tlaky již několik milibarů a pro podmínky vakua. Schopnost těsnění poskytovat spolehlivé utěsnění při tak nízkém zatížení šroubů v kombinaci s jeho tolerancí k povrchovým nedokonalostem z něj činí vhodné řešení pro tyto problematické aplikace ve velkém měřítku. Tato schopnost umožňuje závodům vyhnout se nákladným prostojům a opravám přírub, udržet provoz v chodu a snížit rozpočty na údržbu.
Výběr správného vlnitého kovového těsnění pro konkrétní aplikaci chemického zpracování vyžaduje jasnou znalost provozních podmínek a technických specifikací těsnění. Nesoulad může vést k předčasnému selhání, netěsnostem a potenciálním nebezpečím. Níže uvedená tabulka poskytuje podrobného průvodce specifikací pro naši standardní řadu vlnitých kovových těsnění a zdůrazňuje technické zdůvodnění každého parametru. Pro složité aplikace však poskytujeme kompletní zákaznické inženýrské služby pro návrh těsnění dokonale přizpůsobeného vaší přírubě.
| Parametr | Standardní specifikace | Technické zdůvodnění a dopad na aplikaci |
| Materiál jádra | SS304, SS316, SS316L, titan | Určuje odolnost proti korozi a teplotní odolnost. SS316L je běžný pro většinu chemických služeb. Titan pro silnou korozi a odolnost proti vysokým teplotám. |
| Tloušťka jádra (mm) | 0,20 - 0,40 | Silnější jádra (0,30-0,40 mm) poskytují větší odolnost a jsou preferována pro nízkotlaké příruby s velkým průměrem. Tenčí jádra (0,20 mm) jsou pro vysokotlaké systémy vyžadující minimální relaxaci. |
| Rozteč zvlnění (mm) | 2,5 - 4,0 | Rozteč je vzdálenost mezi vrcholy zvlnění. Užší rozteč (2,5 mm) vytváří více těsnících linií, což je lepší pro aplikace s nízkým zatížením šroubů. Širší rozteč (4,0 mm) je pro vysokotlaké aplikace. |
| Výška zvlnění (mm) | 0,8 - 1,5 | Určuje stlačitelnost a odpružení. Vyšší výšky umožňují větší pohyb příruby a lepší přizpůsobení povrchu. |
| Materiál těsnicího prvku | Flexibilní grafit, PTFE, slída | Flexibilní grafit je nejběžnější, poskytuje vynikající teplotní a chemickou odolnost. PTFE je určen pro agresivní chemikálie při nižších teplotách. Slída je vhodná pro ultra vysoké teploty. |
| Hustota těsnicího prvku (g/cm³) | 1,0–1,2 (grafit) | Vyšší hustota snižuje poréznost a tečení, ale může být obtížnější stlačit. Standardní hustota je dobrá rovnováha. |
| Maximální návrhová teplota (°C) | Až 650 °C (se slídou) | Toto je kritická hranice. Jeho překročení může způsobit degradaci jádra nebo těsnicího prvku, což vede k selhání těsnění. |
| Maximální konstrukční tlak (bar) | Až 250 barů | Určuje minimální zatížení šroubu a požadovanou pevnost těsnění. Vyšší tlaky vyžadují silnější nebo silnější jádro. |
| Doporučené napětí těsnění (N/mm²) | 50–150 | Toto je tlakové napětí potřebné k dosažení těsnění. Příliš nízká a příruba bude prosakovat; příliš vysoko a mohlo by dojít k poškození těsnění nebo příruby. |
| Míra úniku (ASTM F37) | < 0,001 ml/min | Toto je metrika těsnícího výkonu, která ukazuje schopnost těsnění zabránit fugitivním emisím. |
Při výběru vlnitého kovového těsnění nezáleží pouze na specifikacích jednotlivých materiálů; jde o pochopení interakce mezi těsněním a přírubou. Zatížení šroubu musí být dostatečné pro stlačení těsnění a vytvoření požadovaného těsnícího napětí, ale ne tak vysoké, aby rozdrtilo jádro. Zásadní roli hraje také povrchová úprava přírub a rovnoběžnost. Pro optimální utěsnění doporučujeme povrchovou úpravu příruby Ra 3,2 až 6,3 µm. Náš technický tým ve společnosti Kaxite používá pokročilou analýzu konečných prvků (FEA) k simulaci chování těsnění při specifických zatíženích a tlacích šroubů. To nám umožňuje doporučit optimální konstrukci těsnění a postup řízeného krouticího momentu, zajišťující spolehlivé a těsnící spojení, které splňuje nejpřísnější emisní normy.
Chemický průmysl je neuvěřitelně rozmanitý a manipuluje se vším od neškodných uhlovodíků po agresivní kyseliny, žíraviny a rozpouštědla. Neexistuje jediné „univerzální“ těsnění, které by odolalo všem chemickým prostředím. Skutečná síla vlnitého kovového těsnění spočívá v jeho přizpůsobitelnosti. Pečlivým výběrem kovu jádra a krycího materiálu (nebo těsnicího prvku) lze těsnění přesně zkonstruovat pro konkrétní média a provozní podmínky. Tato flexibilita je důvodem, proč jsou stále více specifikována než standardní spirálově vinutá těsnění, která mají omezenější rozsah konstrukčních možností. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. vyrábíme vlnitá kovová těsnění se širokou škálou kombinací materiálů, které splňují náročné požadavky chemického, petrochemického a farmaceutického průmyslu.
Kov jádra poskytuje strukturální pevnost a odolnost. Pro všeobecné chemické služby je SS316L všestrannou volbou, nabízí dobrou odolnost vůči širokému rozsahu médií a provozních teplot. Pro více korozivní prostředí, jako jsou prostředí obsahující chloridy nebo kyseliny, se doporučují vyšší slitiny jako Hastelloy C276 nebo Inconel 625. Pro aplikace při extrémně vysokých teplotách, jako jsou ty v rafinérských pecích, se používají slitiny na bázi titanu nebo niklu. Naše továrna udržuje komplexní inventář těchto speciálních kovů, což umožňuje rychlou výrobu. Stejně důležitý je výběr těsnicího prvku. Nejčastější volbou je pružný grafit, který nabízí vynikající tepelnou odolnost (až 650°C) a chemickou kompatibilitu s většinou uhlovodíků a párou. Grafit však není vhodný pro vysoce oxidující kyseliny, protože může oxidovat a ztrácet své těsnící vlastnosti. V těchto případech používáme obkladový materiál PTFE nebo jeho modifikované formy, které jsou chemicky inertní.
Nabízíme také inovativní designy, jako je konstrukce „Dual Sealing Layer“. To zahrnuje použití dvou různých těsnících prvků – například grafitové vnitřní vrstvy pro primární těsnění a PTFE vnějšího kroužku pro ochranu proti médiím, která by napadala grafit. Další pokročilou konstrukcí je zahrnutí vnitřního a vnějšího opěrného kroužku. Vnitřní kroužek zabraňuje zborcení těsnění dovnitř pod tlakem (obzvláště důležité pro vysoké tlaky), zatímco vnější kroužek poskytuje ochranu proti korozi a pomáhá při centrování. Tato úroveň přizpůsobení je důvodem, proč se vlnitá kovová těsnění stávají standardem pro aplikace kritické z hlediska bezpečnosti a vysoké hodnoty. Příklad: velký farmaceutický výrobce se potýkal s problémy s kontaminací v okruhu vysoce čisté vody kvůli extrahovatelným materiálům ze standardních těsnění. Naše továrna navrhla vlnité kovové těsnění s pevným povrchem z PTFE a jádrem SS316L, které eliminovalo veškeré extrahovatelné materiály a poskytlo čisté a čisté těsnění. Tento druh řešení na míru je možný pouze s flexibilní konstrukční platformou vlnitého kovového těsnění.
Otázka 1: Jak se liší vlnité kovové těsnění od spirálově vinutého těsnění z hlediska výkonu?
Odpověď: Hlavní rozdíl spočívá v konstrukci jádra. Spirálově vinuté těsnění používá spirálovitě vinutý kovový pásek ve tvaru V s výplní. Jsou vynikající pro mnoho aplikací, ale mohou být náchylné k „vyfouknutí“, pokud je plnivo poškozeno. Vlnité kovové těsnění používá pevné, spojité vlnité kovové jádro, které poskytuje robustnější a tužší strukturu. Tato konstrukce nabízí vynikající odolnost proti profouknutí a je odolnější vůči silným tepelným cyklům. Zatímco spirálově vinutá těsnění jsou dobrou volbou pro všeobecné použití, vlnitá kovová těsnění jsou obvykle preferována pro nízkotlaké příruby s velkým průměrem a pro aplikace, kde je problémem poškození nebo nesouosost příruby.
Otázka 2: Lze vlnité kovové těsnění použít na přírubu s velmi hrubým povrchem?
Odpověď: Ano, to je jedna z jejich hlavních výhod. Vlnitý profil působí jako řada pružných pružin, které se mohou stlačit a přizpůsobit se nerovnostem povrchu. Měkký těsnicí prvek (grafit nebo PTFE) vyplňuje mikroskopické mezery a vytváří těsnění. Díky tomu jsou ideální pro opravy starých, zkorodovaných přírub bez nákladů na obnovu povrchu. Vždy však doporučujeme přiměřeně hladké a ploché čelo příruby pro dosažení optimálního utěsnění. U extrémně hrubých přírub může být zapotřebí silnější těsnicí prvek nebo obložení s vyšší hustotou. Náš technický tým vám může poradit nejlepší řešení pro váš konkrétní stav.
Otázka 3: Jaký utahovací moment bych měl použít při šroubování vlnitého kovového těsnění?
Odpověď: Neexistuje jediná hodnota točivého momentu. Záleží na velikosti těsnění, velikosti šroubu, jmenovité hodnotě příruby a materiálu těsnění. Cílem je dosáhnout doporučeného napětí těsnění (typicky 50-150 N/mm² pro vlnitá kovová těsnění) bez rozdrcení jádra. Ke každému těsnění, které dodáváme, poskytujeme podrobný postup utahovacího momentu, který je vypočítán na základě vašeho konkrétního návrhu příruby. Tento postup určí krouticí moment v ft-lbs nebo Nm, sekvenci utahování a počet průchodů. Je nezbytné dodržet tento postup, abyste dosáhli těsnění bez úniku a předešli poškození. Nikdy nepřekračujte doporučený utahovací moment.
Otázka 4: Jsou vlnitá kovová těsnění vhodná pro vakuový provoz?
Odpověď: Ano, absolutně. Vlnitá kovová těsnění jsou vynikající pro vakuové aplikace, včetně vysokého vakua. Jejich tuhé jádro zabraňuje jejich vtažení do přírubové mezery, na rozdíl od některých měkčích plochých těsnění. Vlnitý design také poskytuje pozitivní utěsnění i při podtlaku. Doporučujeme konstrukci s vnitřním opěrným kroužkem, aby se zabránilo zhroucení dovnitř, a těsnícím prvkem s vysokou hustotou pro minimalizaci úniku plynu. Naše továrna v Ningbo Kaxite Sealing Materials Co., Ltd. dodala vlnitá kovová těsnění pro řadu vakuových aplikací, včetně farmaceutického a polovodičového průmyslu.
Otázka 5: Jak skladuji vlnitá kovová těsnění, aby byla zajištěna jejich integrita před instalací?
Odpověď: Vlnitá kovová těsnění by měla být skladována v čistém, suchém a chladném prostředí. Musí být chráněny před vlhkostí, nečistotami a extrémními teplotami. Originální obal (často zapečetěný plastový sáček s odvlhčovačem) by měl zůstat neporušený až do instalace, aby se zabránilo korozi nebo kontaminaci. Měly by být skladovány naplocho, aby se předešlo deformaci, a neměly by se na ně nakládat jiné těžké předměty. Naše továrna poskytuje podrobné pokyny pro skladování s každou zásilkou, aby bylo zajištěno, že těsnění dorazí na místo v perfektním stavu.
Od odolávání nejbrutálnějším tepelným a tlakovým cyklům až po utěsnění problematických přírub s velkým průměrem a nabízí bezkonkurenční flexibilitu materiálu, vlnité kovové těsnění se osvědčilo jako vynikající řešení těsnění pro moderní chemický zpracovatelský průmysl. Jeho jedinečná konstrukce poskytuje úroveň spolehlivosti, bezpečnosti a hospodárnosti, které se tradiční alternativy těsnění prostě nemohou rovnat. Pro techniky údržby a manažery závodů představuje proaktivní investici do dlouhodobého provozu bez úniků.
Jste připraveni zlepšit těsnicí výkon vašeho závodu?Kontaktujte společnost Ningbo Kaxite Sealing Materials Co., Ltdk diskusi o vaší konkrétní aplikaci. Náš tým zkušených inženýrů s vámi bude spolupracovat na výběru optimálního designu a kombinace materiálů pro vaše nejkritičtější přírubové spoje. Nabízíme bezplatné technické konzultace, doporučení pro návrh těsnění a školení na místě pro vaše posádky údržby.Vyžádejte si nyní bezplatnou technickou konzultaci od společnosti Ningbo Kaxite Sealing Materials Co., Ltd. a zajistěte integritu svého závodu pomocí spolehlivého těsnění vlnitých kovových těsnění.
