Ve vysokoteplotních průmyslových aplikacích – jako jsou petrochemické rafinerie, elektrárny a tepelné výměníky – standardní těsnění často selhávají kvůli tepelné degradaci, relaxaci při tečení nebo ztrátě odolnosti. Kovová vroubkovaná těsnění jsou však speciálně navržena tak, aby vynikala v těchto náročných prostředích. Co je ale dělá tak vhodnými do vysokých teplot? Odpověď spočívá v jejich jedinečném designu a výběru materiálů. Kovové vroubkované těsnění se skládá z kovového jádra (typicky nerezové oceli nebo slitiny s vysokým obsahem niklu) se soustřednými vroubky (drážkami) na obou stranách a často z měkkého krycího materiálu, jako je grafit nebo PTFE, naneseného na vroubkování. Kovové jádro poskytuje mechanickou pevnost a tepelnou stabilitu, zatímco vroubkování soustřeďuje těsnící sílu do úzkého pásu, což vytváří vysoké jednotkové zatížení, které vyhovuje pohybu příruby a tepelným cyklům. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. naše továrna vyrábí vroubkovaná těsnění již více než 20 let a ověřili jsme jejich výkon při teplotách od -200 °C do 850 °C v závislosti na použitých materiálech.
Vhodnost kovových vroubkovaných těsnění pro vysoké teploty je řízena čtyřmi klíčovými faktory: použitím kovových slitin odolných vůči vysokým teplotám (jako je nerezová ocel 316L, Inconel 625 nebo Hastelloy C276), aplikace tepelně stabilního obkladového materiálu (expandovaný grafit nebo slída), řízená komprese a obnova vroubkovaného materiálu mezi tepelnou roztažností a designem s minimální tepelnou roztažností. Na rozdíl od měkkých těsnění (např. pryže nebo PTFE), která měknou, tečou nebo oxidují při zvýšených teplotách, si kovové jádro vroubkovaného těsnění zachovává svůj tvar a těsnící sílu. Vroubkování, když je stlačeno, tvoří řadu těsných těsnících linií, které účinně blokují únikové cesty, a to i při silném tepelném cyklování. V tomto obsáhlém článku rozebereme vědu o materiálu, geometrii designu a výkonnostní charakteristiky, které tvoří kovvroubkovaná těsněnípreferovaná volba pro vysokoteplotní těsnění. Poskytneme také podrobné technické specifikace, aplikační pokyny a údaje o skutečném výkonu na základě rozsáhlých zkušeností naší továrny.
Základem každého vysokoteplotního vroubkovaného těsnění je jeho kovové jádro. Na rozdíl od organických nebo elastomerních materiálů, které se rozkládají nebo oxidují při relativně nízkých teplotách (typicky pod 200-250°C), si vysoce výkonné kovové slitiny zachovávají své mechanické vlastnosti a odolnost proti korozi při teplotách do 850°C nebo i vyšších. NaNingbo Kaxite Sealing Materials Co., Ltd., nabízíme řadu materiálů s kovovým jádrem, z nichž každý je vybrán pro své specifické vlastnosti odolnosti vůči teplotě a korozi. Pro většinu vysokoteplotních aplikací doporučujeme austenitické nerezové oceli (např. 304, 316L) pro teploty do 600 °C a slitiny na bázi niklu (Inconel 625, Incoloy 825) pro teploty do 850 °C nebo ve vysoce korozivním prostředí. Kovové jádro poskytuje strukturální integritu potřebnou k udržení napětí těsnění při zatížení šroubem příruby, i když příruba a těsnění podléhají tepelné roztažnosti.
Klíčové vlastnosti materiálů s kovovým jádrem používaných v našich ozubených těsněních:
Pro dosažení požadované životnosti je rozhodující výběr materiálu kovového jádra. Například v rafinérské aplikaci s provozními teplotami 500 °C a korozním procesním médiem obsahujícím sloučeniny síry bychom specifikovali jádro Inconel 625, které nabízí výjimečnou odolnost proti oxidaci i sulfidaci. V parovodu elektrárny pracující při 540 °C často postačuje jádro z nerezové oceli 316L s grafitovým obložením. Naše továrna provádí přísnou analýzu materiálu pro každou aplikaci s ohledem na provozní teplotu, tlak a střední korozivitu, abychom doporučovali optimální kovové jádro. Provádíme také metalurgické testy, včetně analýzy tvrdosti, pevnosti v tahu a zrnitosti, u každé šarže materiálu kovového jádra, abychom zajistili shodu se specifikacemi ASTM.
Pro ilustraci praktického rozdílu zvažte případovou studii z petrochemického závodu, který používal těsnění jádra z uhlíkové oceli v provozu při 550 °C. Těsnění selhalo po 6 měsících kvůli oxidaci a ztrátě tloušťky. Po přechodu na naše vroubkované těsnění z nerezové oceli 316L s grafitovým povrchem se životnost těsnění prodloužila na více než 4 roky bez měřitelné ztráty těsnicího schopnosti. Tato odolnost se přímo promítá do snížení odstávek údržby, lepší bezpečnosti závodu a nižších celkových provozních nákladů. Naše továrna v Kaxite udržuje komplexní databázi údajů o materiálovém výkonu, což nám umožňuje vybrat optimální kovové jádro pro každou vysokoteplotní aplikaci.

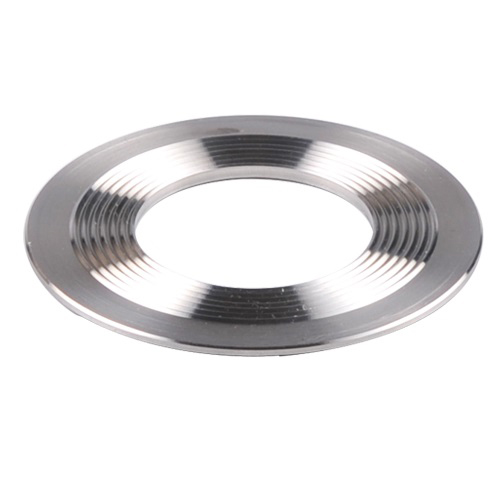

Vroubkovaný (nebo rýhovaný) design kovových vroubkovaných těsnění není pouze konstrukčním prvkem – je klíčovým faktorem, který umožňuje vysokoteplotní těsnění. Soustředné vroubkování na plochách těsnění plní více funkcí: koncentruje zatížení šroubu do úzkých obvodových pásů, což vytváří vysoké jednotkové těsnicí napětí (až 500-700 MPa), které se zapustí do povrchu příruby a poskytuje účinné těsnění. Umožňují také radiální expanzi a kontrakci těsnění během tepelného cyklování, aniž by došlo k nadměrné relaxaci napětí. Kromě toho zoubkování působí jako vícenásobné nezávislé těsnící bariéry, takže pokud je jeden vroubek narušen, sousední vroubkování stále udržuje těsnění. Tato redundance je zvláště cenná ve vysokoteplotních aplikacích, kde tepelné cyklování může způsobit pohyb příruby a pohyb těsnění.
Klíčové vlastnosti vroubkovaného designu u našich vroubkovaných těsnění zvyšující výkon:
Naše továrna provádí rozsáhlé testování, aby optimalizovala geometrii ozubení pro různé aplikace. Testovali jsme hloubky vroubkování od 0,15 mm do 0,3 mm a rozteče (vzdálenost mezi vroubky) od 1,0 mm do 2,0 mm, abychom určili optimální kombinaci pro konkrétní rozsahy teplot a tlaků. Naše standardní vroubkované těsnění má hloubku vroubkování 0,25 mm a rozteč 1,5 mm, což, jak jsme zjistili, nabízí nejlepší rovnováhu mezi těsnicím výkonem a odolností proti poškození rozdrcením. Nabízíme také možnost "jemného zoubkování" s roztečí 1,0 mm pro aplikace vyžadující extrémně nízkou míru úniku, jako je vakuování nebo manipulace s toxickými plyny.
Reálný příklad z jednotky ohřívače rafinérské ropy, který pracuje při 480 °C a s denními tepelnými cykly, ukazuje hodnotu vroubkovaného designu. Původní plochá grafitová těsnění selhala do 3 měsíců v důsledku silného uvolnění a prasknutí. Po instalaci našich vroubkovaných těsnění s jádrem 316L a grafitovým obložením se životnost prodloužila na 3 roky. Technik závodu poznamenal, že vroubkovaná těsnění si udržela své těsnění i poté, co byly příruby stokrát cyklovány z okolní teploty na 480 °C, což potvrdilo schopnost konstrukce přizpůsobit se teplotnímu pohybu. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. pokračujeme ve zdokonalování naší geometrie ozubení a obkladových materiálů, abychom splnili vyvíjející se požadavky aplikací vysokoteplotního těsnění.
Ningbo Kaxite Sealing Materials Co., Ltd. vyrábí komplexní řadu vroubkovaných těsnění pro vysokoteplotní, vysokotlaké a korozivní aplikace. Naše produktová řada zahrnuje standardní a zakázkové velikosti s různými materiály kovového jádra a obkladovými materiály. Níže uvedená tabulka shrnuje klíčové technické specifikace pro naše nejoblíbenější modely vroubkovaného těsnění, které se široce používají v petrochemickém, energetickém a rafinérském průmyslu po celém světě. Naše továrna může vyrábět těsnění o průměrech od 10 mm do 5000 mm a tloušťkách od 2 mm do 6 mm, aby vyhovovala specifickým požadavkům projektu.
| Model | Materiál jádra | Obkladový materiál | Rozsah teplot (°C) | Maximální tlak (bar) | Hloubka ozubení (mm) | Tloušťka (mm) | Rychlost úniku (ml/min) |
| KS-304-G | 304 Nerezová ocel | Expandovaný grafit | -200 až 550 | 350 | 0.25 | 2,0, 3,0 | < 0,05 |
| KS-316L-G | Nerezová ocel 316L | Expandovaný grafit | -200 až 600 | 400 | 0.25 | 2,0, 3,0 | < 0,03 |
| KS-316L-PTFE | Nerezová ocel 316L | PTFE (pro korozivní média) | -200 až 260 | 300 | 0.20 | 2,0, 3,0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Expandovaný grafit | -200 až 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Expandovaný grafit | -200 až 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-316L-M | Nerezová ocel 316L | Slída (vysokoteplotní izolace) | -200 až 650 | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
Kromě standardní nabídky naše továrna poskytuje řadu vlastních možností pro řešení specifických problémů s vysokými teplotami. Nabízíme vroubkovaná těsnění s "flexibilním" jádrem (např. vlnité kovové jádro) pro aplikace vyžadující vyšší stlačitelnost nebo s ozubením "vačkového profilu" pro nerovné povrchy přírub. Můžeme také použít antiadhezivní povlak (jako je PTFE nebo nikl) na obložení, aby se zabránilo přilnutí těsnění k přírubám, což je zvláště cenné pro šroubové spoje, které vyžadují pravidelnou demontáž.
Kontrola kvality je v našem výrobním procesu prvořadá. Každé vroubkované těsnění je kontrolováno na konzistenci hloubky vroubkování pomocí optického měření, na rovinnost pomocí žulové povrchové desky a na vizuální vady při vysoce intenzivním osvětlení. Provádíme také test těsnosti heliem na náhodných vzorcích z každé šarže, přičemž dosahujeme rychlosti úniku pod 10^-6 mbar·l/s pro kritické aplikace. Naše továrna v Ningbo Kaxite Sealing Materials Co., Ltd. poskytuje komplexní zkušební zprávu s každou objednávkou, včetně certifikací materiálů, výsledků rozměrových kontrol a údajů o rychlosti úniku. Tato transparentnost a závazek kvality zajišťují, že naše vroubkovaná těsnění poskytují výkon a spolehlivost požadovanou v prostředí s vysokou teplotou.
I nejlépe navržené vroubkované těsnění může předčasně selhat, pokud není správně nainstalováno a udržováno. Vysokoteplotní aplikace kladou na instalaci těsnění jedinečné výzvy: je třeba počítat s tepelnou roztažností, utahovací moment šroubu musí být přesně řízen, aby se zabránilo nadměrnému nebo nedostatečnému stlačení, a těsnění a příruby nesmí obsahovat nečistoty, které by mohly způsobit oxidaci nebo chemické napadení při zvýšených teplotách. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. jsme vyvinuli komplexní příručku pro instalaci a údržbu založenou na desetiletích zkušeností v terénu. Dodržování těchto pokynů může prodloužit životnost vroubkovaných těsnění o 50-100 procent, což výrazně snižuje náklady na údržbu závodu a neplánované odstávky.
Klíčové postupy instalace a údržby pro ozubená těsnění ve vysokoteplotních službách:
Případová studie z elektrárny v Evropě ilustruje dopad správné instalace. V závodě docházelo k častým poruchám ozubených těsnění na potrubí přehřáté páry (550 °C, 120 barů). Analýza ukázala, že poruchy byly způsobeny nerovnoměrným utahovacím momentem šroubů a nesprávnou přípravou povrchu příruby. Po implementaci našich pokynů pro instalaci – včetně čištění povrchu, kalibrovaných momentových nástrojů a postupu opětovného utažení po zahřátí – se životnost těsnění zvýšila z průměrných 8 měsíců na více než 4 roky. Vedoucí závodu uvedl, že náklady na instalační program byly nižší než náklady na jedno neplánované odstavení, což zdůraznilo návratnost investic do správných instalačních postupů.
Naše továrna nabízí školení na místě a dohled nad instalací pro kritické projekty. Poskytujeme také kalkulátor opětovného utahování, který zohledňuje specifické koeficienty tepelné roztažnosti materiálů příruby a těsnění, aby se určil optimální interval opětovného utahování. Kromě toho doporučujeme skladovat vroubkovaná těsnění v čistém a suchém prostředí, mimo korozivní prostředí a používat je po dobu jejich trvanlivosti (typicky 2 roky pro těsnění s grafitovým povrchem). Dodržováním těchto osvědčených postupů mohou provozovatelé zařízení maximalizovat výkon a životnost svých vroubkovaných těsnění ve vysokoteplotních službách.
Otázka 1: Mohou být kovová vroubkovaná těsnění znovu použita poté, co byla vystavena vysokým teplotám?
Odpověď: Obecně nedoporučujeme znovu používat vroubkovaná těsnění poté, co byla v provozu, zejména při vysokých teplotách. Obkladový materiál (grafit nebo slída) podléhá plastické deformaci během počátečního stlačení, kterou nelze plně obnovit. Opětovné použití těsnění může vést k nedostatečnému namáhání těsnění a zvýšenému riziku úniku. V některých nízkotlakých a nízkoteplotních aplikacích však může vizuální kontrola umožnit opětovné použití, pokud krycí materiál nevykazuje žádné poškození. Pro vysokoteplotní služby vždy doporučujeme použít nové vroubkované těsnění, aby bylo zajištěno spolehlivé utěsnění. Naše továrna poskytuje renovační služby pro těsnění kovového jádra, kde lze vyměnit krycí materiál, ale jádro musí být zkontrolováno, zda není zdeformované nebo zkorodované.
Otázka 2: Jaká je maximální provozní teplota pro kovové vroubkované těsnění s grafitovým obložením?
Odpověď: Maximální trvalá provozní teplota pro vroubkované těsnění s povrchem z expandovaného grafitu závisí na prostředí. V oxidační atmosféře (vzduchu) je maximální teplota typicky 550 °C, protože grafit začne oxidovat při vyšších teplotách. V inertní nebo redukční atmosféře lze grafit použít až do 850°C. Pro teploty nad 550 °C v oxidačních podmínkách doporučujeme pro naše vroubkovaná těsnění použít slídový obklad nebo těsnění kov na kov (bez obkladu). Naše továrna poskytuje podrobné teplotní grafy pro každý obkladový materiál, které vám pomohou vybrat vhodnou volbu pro vaše konkrétní prostředí.
Otázka 3: Jaká je srovnání kovových vroubkovaných těsnění se spirálově vinutými těsněními pro vysokoteplotní aplikace?
Odpověď: Vroubkovaná těsnění i spirálově vinutá těsnění jsou vynikající pro vysokoteplotní aplikace, ale mají odlišné vlastnosti. Vroubkovaná těsnění nabízejí těsnější utěsnění při vyšších teplotách a jsou méně náchylná k uvolnění vinutí při tepelném cyklování. Mají také vyšší odolnost proti profouknutí a snadněji se instalují na nerovné příruby. Spirálově vinutá těsnění jsou na druhé straně pružnější a mohou se přizpůsobit většímu vychýlení příruby. Naše továrna v Ningbo Kaxite Sealing Materials Co., Ltd. doporučuje vroubkovaná těsnění pro kritické vysokoteplotní a vysokotlaké služby, kde je prvořadá spolehlivost, a spirálová těsnění pro méně náročné aplikace, kde je problémem poškození příruby.
Otázka 4: Mohou být kovová vroubkovaná těsnění použita ve vakuových provozech při vysokých teplotách?
Odpověď: Ano, vroubkovaná těsnění jsou vhodná pro vakuové provozy při vysokých teplotách za předpokladu, že krycí materiál je stabilní za podmínek vakua (např. grafit nebo slída). Kovové jádro poskytuje nezbytnou strukturální integritu, aby odolalo vnějšímu atmosférickému tlaku, zatímco vroubkování zajišťuje nepropustné těsnění i při nízkých vnitřních tlacích. Pro vakuové aplikace doporučujeme jemný rozteč vroubkování (1,0 mm) a vysoce kvalitní grafitové obložení s nízkými odplyňovacími charakteristikami. Naše továrna dodala vroubkovaná těsnění pro vysokoteplotní vakuové pece pracující při 800 °C a 10^-5 mbar s vynikajícími výsledky.
Otázka 5: Jaké certifikáty má společnost Ningbo Kaxite Sealing Materials Co., Ltd. pro svá kovová vroubkovaná těsnění?
Odpověď: Naše vroubkovaná těsnění jsou vyráběna podle ISO 9001:2015 (Management kvality) a ISO 14001:2015 (Environmentální management). Jsme také držiteli certifikace TA-Luft (VDI 2440) pro nízkoemisní těsnění a splňujeme požadavky ASME B16.20 a API 607 pro požární bezpečnost. Naše těsnění jsou testována nezávislými laboratořemi třetích stran na shodu s normami ASTM, včetně ASTM F112 pro únik a ASTM F36 pro stlačitelnost. S každou zásilkou poskytujeme kompletní sadu zkušebních certifikátů a sledovatelnosti materiálu, čímž zajišťujeme plnou shodu s nejpřísnějšími mezinárodními normami.
Vhodnost kovových vroubkovaných těsnění pro vysokoteplotní prostředí je podpořena jejich robustním výběrem materiálu, důmyslnou vroubkovanou geometrií a osvědčeným výkonem při tepelném cyklování. Kovové jádro poskytuje potřebnou pevnost a tepelnou stabilitu, obkladové materiály (grafit nebo slída) poskytují přizpůsobivost a chemickou odolnost a vroubkování vytváří mnohonásobné vysoce namáhané těsnicí linie, které zachovávají integritu navzdory pohybu příruby a uvolnění šroubu. Ve společnosti Ningbo Kaxite Sealing Materials Co., Ltd. naše továrna během dvou desetiletí zdokonalila výrobu vroubkovaných těsnění a nabízí širokou škálu materiálů a konfigurací, které splňují požadavky nejnáročnějších vysokoteplotních aplikací. Náš závazek kvality, inovací a zákaznické podpory zajišťuje, že naše těsnění poskytují spolehlivé a dlouhodobé těsnění v rafineriích, elektrárnách a chemických zpracovatelských zařízeních po celém světě.
Čelíte náročné aplikaci vysokoteplotního těsnění?Kontaktujte společnost Ningbo Kaxite Sealing Materials Co., Ltdza komplexní konzultaci s těsněním. Uveďte podrobnosti o provozní teplotě, tlaku, médiu a přírubě a náš technický tým doporučí optimální materiál a design vroubkovaného těsnění. Nabízíme vzorky zdarma k testování, konkurenceschopné ceny a rychlé doručení na jakékoli místo.Vyžádejte si svůj bezplatný vzorek vroubkovaného těsnění a balíček technických dat nyní od společnosti Ningbo Kaxite Sealing Materials Co., Ltd. a zajistěte bezpečnost a spolehlivost svého vysokoteplotního systému.
